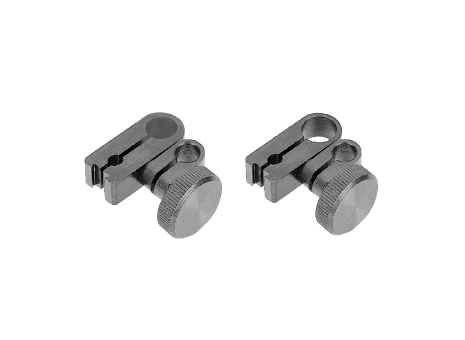

 | |  日本三丰测头、轴套和夹钳支架 | | 杠杆千分表附件
测针（仅限公制型）：使用所需长度的测针，以确保实现精确测量。
旋转夹钳：可与固定杆一起使用。
万能支架：可将杠杆千分表安装在所需位置。
调心支架：可对较大的圆柱直径或孔径进行调心。
513-404T 杠杆百分表 0.8mm（水平型）
513-405A 杠杆千分表 0.2mm（水平型）
513-405E 杠杆千分表 0.2mm（水平型）
513-405L 杠杆千分表 0.2mm（水平型）
513-405T 杠杆千千分表 0.2mm（水平型）
| |
|

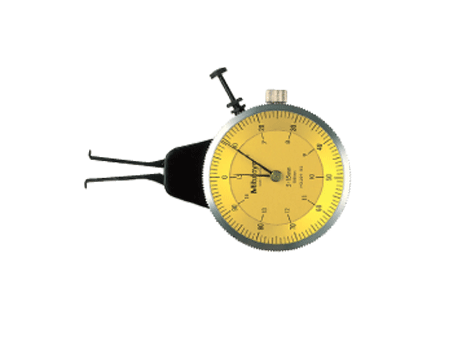

 | | 日本三丰测径器 | | 通用内径或外径测径器用来测量孔径、凹槽厚度，管壁厚度及难以测量的尺寸。
209-600 测径器 30-50mm(内径型)
209-601 测径器 0-20mmmm(外径型)
209-602 测径器 0-50mm (外径型)
209-604 测径器 0-50mm(壁厚型)
209-605 测径器 0-20mmmm(外径型)
209-606 测径器 0-20mm(壁厚型)
209-607 测径器 0-20mm(壁厚型)
209-608 测径器 10-30mm(内径型)
209-609 测径器 20-40mm(内径型)
209-610 测径器 0-50mmmm(外径型)
209-611 测径器 0-50mm(壁厚型) | |
|

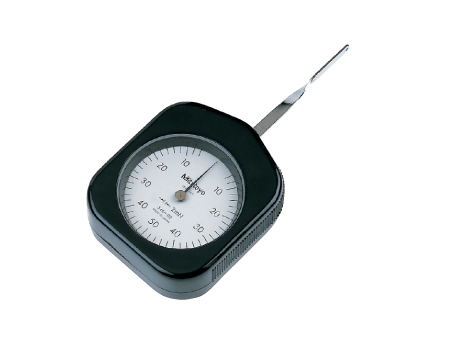

 | | 日本三丰表盘张力计 | | 产品名称：表盘张力计
产品型号：546-112/137

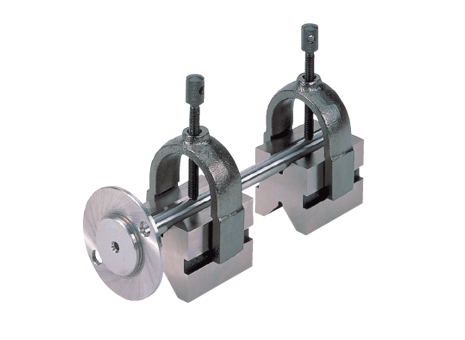

每套装中有两个V型定位架
提供磁性型（磁性V型定位架不带工件座）
| 测量范围 |
最小读取值 |
货号 |
| 标准型 |
峰值拾取型 |
| 6-50mN |
2mN |
546-112 |
--- |
| 10-100mN |
5mN |
546-113 |
546-133 |
| 30-300mN |
10mN |
546-114 |
546-134 |
| 0.06-0.5N |
0.02N |
546-115 |
546-135 |
| 0.1-1N |
0.05N |
546-116 |
546-136 |
| 0.15-1.5N |
0.05N |
546-117 |
546-137 |
| 0.3-3N |
0.1N |
546-118 |
546-138 |
| 0.6-5N |
0.2N |
546-119 |
546-139 |
| |
|

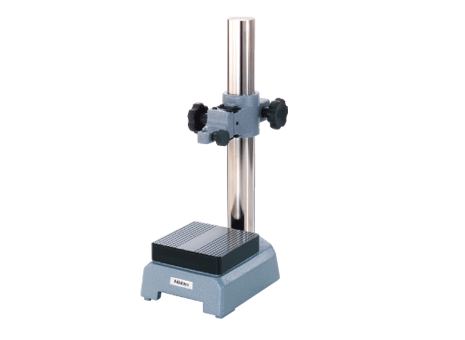

 | | 日本三丰比较仪台架 | | | 详细说明
比较仪台架 215系列
特点:
千分表台架和比较仪台架由一个非常稳定,坚固的基座和一个带有微调 安装支架的垂直立柱组成.网格型测贴可有效防止粘连工件
性能参数
货号 垂直行程 适用固定轴套
215-405 200mm ∮8mm
215-504 260mm ∮8mm
215-505 260mm ∮8mm,∮20mm | |
|

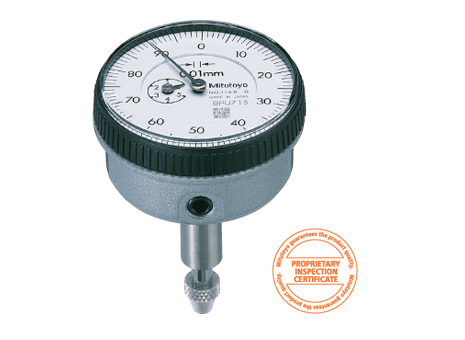

 | | 日本三丰背置活塞型指针式千分表 | | 指针式千分表（2系列-背置活塞型）
背置活塞型指针式千分表的背面装有测量心轴，可达到和其它三丰指针式千分表一样的精度和耐久度，而且，安装固定杆选件后，操作性能更加出色。
性能参数
公制型ISO/JIS
| 分度值 |
测量范围 |
货号 |
表盘读数值 |
精度 |
心轴行程 |
测力 |
| 0.001mm |
0.1mm |
2990 |
50-0-50 |
±6.5um |
4mm |
1.5N以下 |
| 0.01mm |
1mm |
2960F |
50-0-50 |
±14um |
4.5mm |
1.4N以下 |
英制型ANSI/AGD
| 分度值 |
测量范围 |
货号 |
表盘读数值 |
精度 |
心轴行程 |
测力 |
| .0001" |
.008" |
2991 |
4-0-4 |
.0002" |
.15" |
1.5N以下 |
| .0005" |
.04" |
2961 |
20-0-20 |
±.0005" |
.12" |
1.4N以下 | | |
|
|

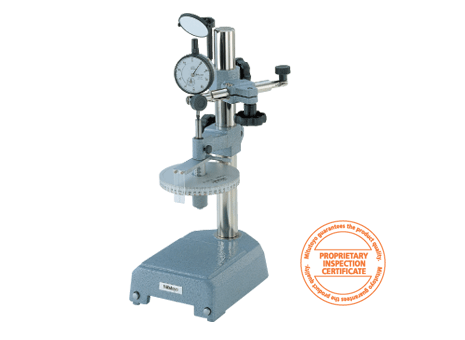

 | | 日本三丰UDT-2 校表仪 | | 三丰UDT-2 校表仪
--170系列
產品特色
適用於解析度0.01mm的指示量表、槓桿式量表、缸徑規之精度檢查
支座使用例(缸徑規)
| 型號 |
測微頭 |
準確度( μm) |
價格 |
| 解析度(mm) |
測定範圍(mm) |
去程精度 |
回程精度 |
| 170-102M |
0.001 |
0~25 |
±1 |
0.5 | | |
|

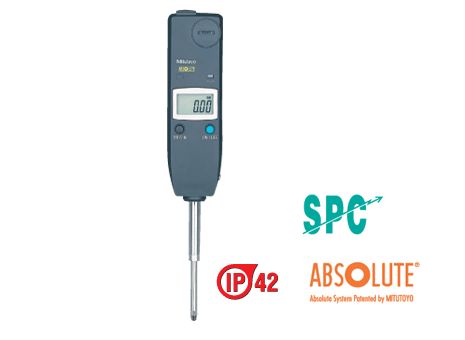

 | | 日本三丰ID-U ABSOLUTE Digimatic 千分表 | | ID-U ABSOLUTE Digimatic 千分表
575 系列 — 细长经济型设计
特点
• 细长型数显千分表价格较低。
• 大型液晶读数显示，键位操作简单。
• ID-U 显示心轴距离原点的绝对位置。
• 调零后，无需重新设置 ID-U 的绝对原点位
置，即使关闭电源，也可保存原点信息。
• 采用小型化，以及耐用型电池设计是一
种理想的测量装置。
• 采用了ABSOLUTE 编码器，有效避免了心
轴超速和电噪声干扰引起的误差。
• 带有SPC 数据输出
技术参数
精度: 参见性能参数(不包括量化偏差)
分辨率: 0.01mm 或 .0005"/0.01mm,
显示: 液晶显示
长度标准杆: ABSOLUTE 静电电容型线性编码器
最大反应速度: 无限制
测力: 参见性能参数
轴套直径: 8mm (ISO/JIS 型) 或3/8"(ANSI/AGD 型)
测针: 带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)
或带有#4-48UNF 螺纹的硬质合金球
(ANSI/AGD 型)
电池: SR44 (一个), 938882
电池寿命: 正常使用情况下约为20,000 小时
尘／水防护等级: 达到IP42 防护标准
功能
原点设置、调零、计数方向转换、自动电源开／关、
SPC 数据输出、英制／公制转换(英制／公制型)
警告: 低电压、计算错误、溢出错误
选件
905338: SPC 电缆 (1m)
905409: SPC 电缆 (2m)
540774: 心轴提升电缆 (行程：10mm)
––––––: 测针 (参见 264 页)
575-121
性能参数
公制型
分辨率货号 (带耳后盖、平型后盖) 测量范围精度测力备注
0.01mm — 575-121 25.4mm 0.02mm 1.8N 以下—
英制／公制型
分辨率货号 (带耳后盖、平型后盖) 测量范围精度测力备注
.0005"/0.01mm — 575-122 1" .0008" 1.8N 以下—
.0005"/0.01mm — 575-123 1" .0008" 1.8N 以下— | |
|

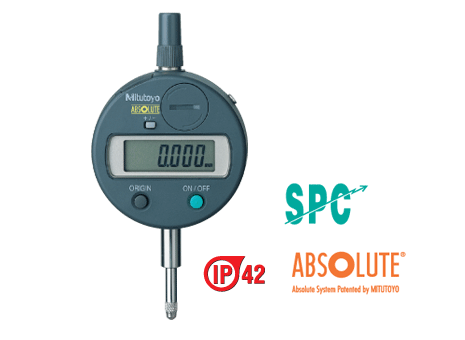

 | | 日本三丰ID-S ABSOLUTE Digimatic 千分表 | | 技术参数
精度: 参见性能参数 (不包括量化偏差)
分辨率: 0.01mm, 0.001mm, .0005"/0.01mm,
.0001"/0.001mm 或 .00005"/0.001mm
显示: 液晶显示
长度标准杆:ABSOLUTE 静电电容型线性编码器
最大反应速度: 无限制
测力: 参见性能参数
测针: 带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)
或带有#4-48UNF 螺纹的硬质合金球
(ANSI/AGD 型)
电池: SR44 (一个), 938882
电池寿命: 正常使用情况下约为20,000 小时
尘／水防护等级: 达到IP42 防护标准
(IP53: 543-694, 543-695, 543-696)
功能
原点设置、 调零、计数方向转换、自动电源开／关、
SPC 数据输出、英制／公制转换(英制／公制型)
警告: 低电压、计算错误、溢出错误
选件
905338: SPC 电缆 (1m)
905409: SPC 电缆 (2m)
903424: 心轴提升杆 (ISO/JIS 型)
903425: 心轴提升杆 (ANSI/AGD 型)
540774: 心轴提升电缆
125317: 备用橡胶保护套 (用于防尘型)
02ACB610: 带圆柱后盖
02ACB630: 可调后盖
02ACB640: 带偏耳后盖
02ACB650: 磁性后盖
02ACB670: 带锁紧螺孔后盖
02ACB680: 带可调支架后盖
––––––: 测针 (参见 264 页)ID-S ABSOLUTE Digimatic 千分表
543 系列 — 经济型设计
特点
• 同标准 2 系列千分表一样的小型化设计。
• 接通电源，ID-S 系列 Digimatic 千分尺便显
示心轴距离原点的绝对原点位置，可直
接开始测量。
543-690
• 按下原点按钮、调零后，在电池耗尽前
都无需重新设置。
• 采用ABSOLUTE 编码器，可有效避免由于
心轴超速导致的测量误差。
• 带有SPC 数据输出。性能参数
公制型
分辨率货号 (带耳后盖、平型后盖) 测量范围精度测力备注
0.001mm 543-690 543-690B 12.7mm 0.003mm 2.0N 以下—
0.001mm 543-694 543-694B 12.7mm 0.003mm 2.5N 以下防尘
0.01mm 543-681 543-681B 12.7mm 0.02mm 2.0N 以下—
英制／公制型
分辨率货号 (带耳后盖、平型后盖) 测量范围精度测力备注
.00005"/0.001mm 543-691 543-691B .5" .00012" 2.0N 以下—
.00005"/0.001mm 543-695 543-695B .5" .00012" 2.5N 以下防尘
.00005"/0.001mm 543-692 543-692B .5" .00012" 2.0N 以下—
.00005"/0.001mm 543-696 543-696B .5" .00012" 2.5N 以下防尘
.0001"/0.001mm 543-693 543-693B .5" .00012" 2.0N 以下—
.0005"/0.01mm 543-682 543-682B .5" .0008" 2.0N 以下—
.0005"/0.01mm 543-683 543-683B .5" .0008" 2.0N 以下— | |
|
 | | 日本三丰ID-N B ABSOLUTE Digimatic 千分表 | | ID-N/B ABSOLUTE Digimatic 千分表
543 系列 — 达到IP66 尘/ 水防护标准
特点
＆#8226 带有ABSOLUTE 传感器。
＆#8226 达到IP66 尘／水防护标准，同时也提高了
防油能力。
＆#8226 纤细形体设计更利于多点测量。
＆#8226 液晶显示器读出旋转功能提高了使用性。
＆#8226 背置活塞设计(ID-B)。
＆#8226 内置公差判断功能。
＆#8226 可转换分辨率。
＆#8226 带有防水数据输出接头。
＆#8226 内置保持／预调功能。
纤细型 ID-N
543-575
技术参数
精度: 参见性能参数(不包括量化偏差)
分辨率: 0.01mm, 0.01mm/0.001mm, .0005/0.01mm
或 .0005/.00005/0.01mm/0.001mm
显示: 液晶显示
长度标准杆: ABSOLUTE 静电电容型线性编码器
最大反应速度: 无限制
测力: 2.5N (2.0N：背置活塞型)
轴套外径: 8mm (ISO/JIS 型) 或3/8(ANSI/AGD 型)
测针: 带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)
(#4-48UNF 螺纹：英制／公制型)
电池: SR44 (一个)，938882
电池寿命: 正常使用情况下约为7000 小时
尘／水防护等级: 达到IP66 防护标准
功能
调零、预调、方向转换、公差判断、显示保持、C 数据
输出、英制／公制转换(英制／公制型)
警告: 低电压、 计算错误、溢出错误、
公差极限设置错误
选件
21EZA105: 提升旋钮 (用于 ISO/JIS 型)
21EZA150: 提升旋钮 (用于 AGD 型)
21EZA145: 带耳后盖 (用于 JIS/ISO 型)
21EZA146: 带耳后盖 (用于 AGD 型)
02ACA376: 备用橡胶保护套 (用于 ID-N 型, NBR)
238774: 备用橡胶保护套 (用于 ID-N 型, 硅)
125317: 备用橡胶保护套 (用于 ID-B 型, NBR)
21EAA212: 备用橡胶保护套 (用于 ID-B 型, 硅)
21EAA194: 连接电缆 (1m)
21EAA190: 连接电缆 (2m)
21EAA210: 带有调零端子的双头连接电缆 (1m)
21EAA211: 带有调零端子的双头连接电缆 (2m)
––––––: 测针 (参见 264 页)
性能参数
公制型
分辨率货号测量范围精度备注
0.01mm 543-570 12.7mm 0.02mm 纤细型 ID-N
0.01mm 543-580 5.0mm 0.02mm 背置活塞型 ID-B
0.01mm / 0.001mm 543-575 12.7mm 0.01mm / 0.003mm 纤细型 ID-N
0.01mm / 0.001mm 543-585 5.0mm 0.01mm / 0.003mm 背置活塞型 ID-B
尺寸
背置活塞型 ID-B
543-585
英制／公制型
分辨率货号测量范围精度备注
.0005, 0.01mm 543-571 .5 .0008 纤细型 ID-N
543-581 .2 .0008 背置活塞型 ID-B
0.01mm / 0.001mm
.0005 / .00005
543-576 .5 .0004 / .00012 纤细型 ID-N
543-586 .2 .0004 / .00012 背置活塞型 ID-B | |
|

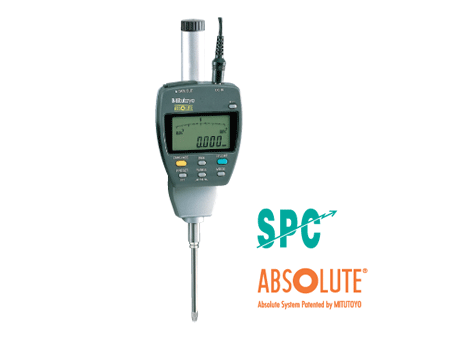

 | | 日本三丰ID-H ABSOLUTE Digimatic 千分表 | | ID-H ABSOLUTE Digimatic 千分表
543 系列 — 高精度、高性能型
技术参数
精度: 参见性能参数 (不包括量化偏差)
分辨率: 0.0005mm/0.001mm 或
.00002"/.00005"/.0001"/0.0005mm/0.001mm
显示: 液晶显示
长度标准杆: 线性编码器
最大反应速度:1000mm/s
测力: 2.0N/2.5N* 以下(* 测量范围为60mm 型号)
轴套外径: 8mm (ISO/JIS 型) 或3/8"(ANSI/AGD 型)
测针: 带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)
或带有#4-48UNF 螺纹的硬质合金球
(ANSI/AGD 型)
电源: 6V DC (通过AC 适配器)
功能
原点设置／预调、调零、GO/±NG 判断、最大／最小值
保持、跳动测量、分辨率转换、计数方向转换、自动
电源开／关、数据输出、英制／公制转换(英制／公制型)
警告: 低电压、计算错误、溢出错误、
公差极限设置错误
选件
936937: SPC 电缆 (1m)
965014: SPC 电缆 (2m)
21EAA131: RS-232C 电缆 (2m)
21EZA099: 遥控器
540774: 心轴提升电缆 (行程： 30mm)
21EZA101: 心轴提升旋钮
264-504: Digimatic 迷你处理器 DP-1VR
543-004: Digimatic 预调节器
215-154: 花岗岩比较仪台架
215-504: 比较仪台架
215-821: 比较仪台架
* 千分表反向定位时使用
应用
差异/ 跳动测量
实例：千分表从A 点移至D 点
差异(或总溢出) 显示A 尺寸，B (最大值) 和C (最小值)
可通过简单按键被顺序调出。
特点
• 此新型数字千分表具有极高的测量精度
和优秀的性能。分辨率高达0.5μm/.00002"，
可保证很高的测量精度；可通过一个手
持式控制器(或RS -232C 接口) 实现远程
控制；内置模拟指针显示可轻松实现跳
动测量。
• 测量中可显示最大值、最小值和溢出值。
• 通过设置上、下公差进行 GO/±NG 判断，
判断结果超出公差时，背灯显示由绿色
变为红色。
• 带有SPC 数据输出。
• 带有RS-232C 数据输入／输出。性能参数
公制型
分辨率货号* 测量范围精度
0.0005mm, 0.001mm 543-561 30.4mm 0.0015mm
543-563 60.9mm 0.0025mm
* 为区分交流电源电压, 在货号后加上以下后缀：
A 适于120V, K 适于100V, D 适于220V, E 适于240/220V, DC 适于
中国，无后缀适于100V
英制／公制型
分辨率货号* 测量范围精度
.00005", .0001",
0.0005mm, 0.001mm
543-562 1.2" 0.0015mm
543-564 2.4" 0.0025mm
* 为区分交流电源电压, 在货号后加上以下后缀：
A 适于120V, K 适于100V, D 适于220V, E 适于240/220V, DC 适于
中国，无后缀适于100V | |
|

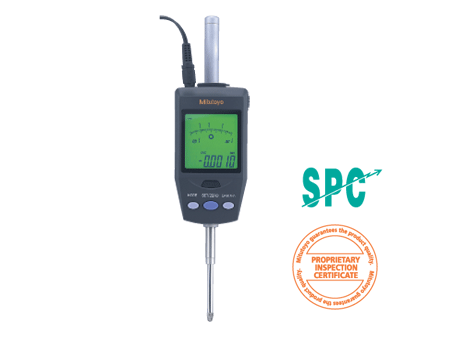

 | | 日本三丰ID-F ABSOLUTE Digimatic 千分表 | | ID-F ABSOLUTE Digimatic千分表
543系列—带有背灯的液晶显示屏
特点:
- 由于采用ABSOLUTE线性编码技术，测量参考点一旦被设置，只要电源不间断就不会丢失
- 通过设置上、下公差进行GO/±NG判断，判断结果超出公差时，背灯显示由绿色变为红色。
- 模拟杆千分表带有一个把手，可进行上、下限接触和零点接触。此千分表与指针式千分表一样易于操作。模拟杆显示范围可改变。
- 带有SPC数据输出。
| 性能能数 |
|
|
|
|
| 公制型 |
|
|
|
|
| 分辨率 |
货号* |
测量范围 |
精度 |
| 0.001mm,0.01mm |
543-551 |
25mm |
0.003mm |
| |
|
543-557 |
50mm |
0.003mm |
| |
|
543-553 |
50mm |
0.006mm |
公/英制型
| 分辨率 |
货号* |
测量范围 |
精度 |
| .00002″,.00005″, |
|
543-552 |
1″ |
.00012″ |
| .0001″,.0005″,.001″, |
543-558 |
2″ |
.00012″ |
| 0.001mm,0.01mm |
|
543-554 |
2″ |
.00024″ |
技术参数
- 精度：参见性能参数(不包括量化偏差)
- 分辨率：0.01mm/0.001mm或.00005″/.0001″/.0005″/.001″/0.001mm/0.01mm
- 显示：液晶显示
- 长度标准杆：ABSOLUTE静电电容型线性编码器
- 最大反应速度：无极限
- 测力：1.8N/2.3N*以下(*测量范围为50mm型号)轴套外径:8mm(ISO/JIS型)或3/8″(ANSI/AGD型)
- 测针：带有M2.5*0.45螺纹的硬质合金球(ISO/JIS型)或带有#4-48UNF螺纹的硬质合金球(ANSI/AGD型)
- 电源:9V DC(通过AC适配器)
功能:
- 原点设置/预调、调零、GO/±NG判断、最大/最小值保持、跳动测量、分辨率转换、计数方向转换、自动电源开/关、数据输出、英制/公制转换（英制/公制型）
- 警告:低电压、计算错误码、溢出错误、公差极限设置错误
| |
|
|
|
