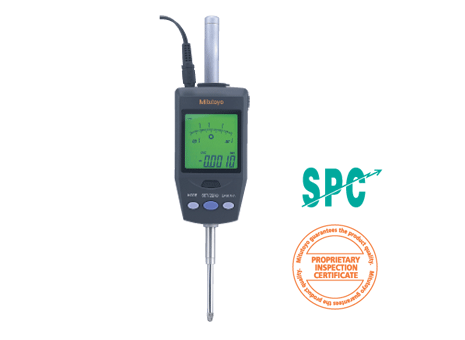

| 名称：日本三丰ID-H ABSOLUTE Digimatic 千分表 |  | | 编号：SD914143834 | | 型号：ID-H ABSOLUTE Digimatic 千分表 | | 价格： 元（RMB） | | 厂商：日本三丰（Mitutoyo） | | 时间：2009/1/4 14:39:46 | 购买： | |  |  | | ID-H ABSOLUTE Digimatic 千分表
543 系列 — 高精度、高性能型
技术参数
精度: 参见性能参数 (不包括量化偏差)
分辨率: 0.0005mm/0.001mm 或
.00002"/.00005"/.0001"/0.0005mm/0.001mm
显示: 液晶显示
长度标准杆: 线性编码器
最大反应速度:1000mm/s
测力: 2.0N/2.5N* 以下(* 测量范围为60mm 型号)
轴套外径: 8mm (ISO/JIS 型) 或3/8"(ANSI/AGD 型)
测针: 带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)
或带有#4-48UNF 螺纹的硬质合金球
(ANSI/AGD 型)
电源: 6V DC (通过AC 适配器)
功能
原点设置／预调、调零、GO/±NG 判断、最大／最小值
保持、跳动测量、分辨率转换、计数方向转换、自动
电源开／关、数据输出、英制／公制转换(英制／公制型)
警告: 低电压、计算错误、溢出错误、
公差极限设置错误
选件
936937: SPC 电缆 (1m)
965014: SPC 电缆 (2m)
21EAA131: RS-232C 电缆 (2m)
21EZA099: 遥控器
540774: 心轴提升电缆 (行程： 30mm)
21EZA101: 心轴提升旋钮
264-504: Digimatic 迷你处理器 DP-1VR
543-004: Digimatic 预调节器
215-154: 花岗岩比较仪台架
215-504: 比较仪台架
215-821: 比较仪台架
* 千分表反向定位时使用
应用
差异/ 跳动测量
实例：千分表从A 点移至D 点
差异(或总溢出) 显示A 尺寸，B (最大值) 和C (最小值)
可通过简单按键被顺序调出。
特点
• 此新型数字千分表具有极高的测量精度
和优秀的性能。分辨率高达0.5μm/.00002"，
可保证很高的测量精度；可通过一个手
持式控制器(或RS -232C 接口) 实现远程
控制；内置模拟指针显示可轻松实现跳
动测量。
• 测量中可显示最大值、最小值和溢出值。
• 通过设置上、下公差进行 GO/±NG 判断，
判断结果超出公差时，背灯显示由绿色
变为红色。
• 带有SPC 数据输出。
• 带有RS-232C 数据输入／输出。性能参数
公制型
分辨率货号* 测量范围精度
0.0005mm, 0.001mm 543-561 30.4mm 0.0015mm
543-563 60.9mm 0.0025mm
* 为区分交流电源电压, 在货号后加上以下后缀：
A 适于120V, K 适于100V, D 适于220V, E 适于240/220V, DC 适于
中国，无后缀适于100V
英制／公制型
分辨率货号* 测量范围精度
.00005", .0001",
0.0005mm, 0.001mm
543-562 1.2" 0.0015mm
543-564 2.4" 0.0025mm
* 为区分交流电源电压, 在货号后加上以下后缀：
A 适于120V, K 适于100V, D 适于220V, E 适于240/220V, DC 适于
中国，无后缀适于100V | | | 点击次数： |  |
|
|
