订货代号 描述 型号

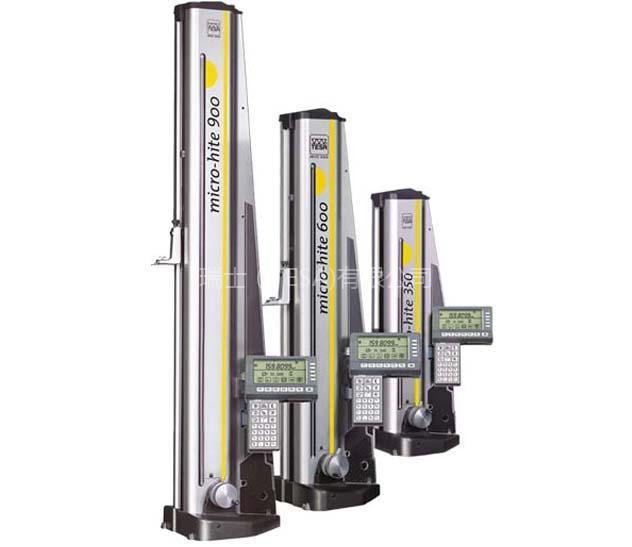

00730033 TESA MICRO-HITE系统 350 　1 1
00730034 TESA MICRO-HITE系统 11 600 1
00730035 TESA MICRO-HITE系统 11 1 900
每个系统包含以下组件，不含控制面板 1 111 1
00730021 1TESA MICRO-HITE主机 ● 1 11
00730022 1TESA MICRO-HITE主机 11 ● 1
00730023 1TESA MICRO-HITE主机 11 11 ●
00760143 1标准测杆夹持器 ● ● ●
00760062 1个5mm球形测头的标准测针 ● ● ●
00760150 1个20mm/0.78740in标准块 ● ● ●
00760142 1在底座下方产生气垫的电动气泵,已安装 ● ● ●
00760141 1电池组 ● ● ●
04761054 1电压转换器110-240V、50-60赫兹交流电 ● ● ●
04761055 1电压转换器所用电缆 ● ● ●
00760151 1TESA MICRO-HITE防尘罩 ● 11 11
自动搜索孔或轴的顶点，在动态探测中记录最大、最小值以及最大最小值之间的差值计算。TESA IG-13 数字式测头可以测量垂直度、直线度、平行度等偏差和跳动误差，并以ISO1101标准输出数据。
在电子测高仪上20 年的制造经验造就了高品质的设计，代表了当今的技术水平的发展；
生产现场检测的理想工具，在工作区没有任何电缆；
快速简单可靠测量，尤其是工件孔类；
365、615 和920 mm 三种量程供您选择；
显示的分辨率为0.0005, 0.001, 0.01 和0.1mm 或转换为相等的英制单位；
通过计算机辅助精度(CAA)自动修正偏移误差可以极准确测量长度、直线度和垂直度；
具有和钢一样的膨胀系数（11.5×10-6k-1）；
控制面板˜;;;;ID˜;;;; 和˜;;;;power panel˜;;;; 通过交互式的数据处理和输出，可以引导操作者的操作；
无须人工计算；
可以通过编写程序循环测量99 个工件，每个测量循环包含相关尺寸极限值的64 个指标；
内置打印机用于数据输出或利用外部打印机以A4 纸打印；
RS 232 数据输出；
每台测高仪带有SCS 校准证明；
坚固镀镍基座包括三个支撑点和经过精研；
气垫用来在平板上方便地移动测高仪；
增量式玻璃光栅具有参考点，分度间隔20 µ;;;;m。光电数值捕捉(TESA 专利) ；
测量头安装在球形轴承上，通过花轮和曲柄的方法进行移动。驱动系统可以锁定和上紧。可附加微调装置(选项)。用恒定的测量力进行自动数值捕捉。图像或声音信号进行应答；
测量速度＜300 mm/s或12 in/s；
测量力1.6 ± 0.25 N(在触测点) ；
RS 232，光电式；
充电电池组或市电电源6 V, 3.0 Ah；
操作温度10 °C - 40 °C；
储藏温度–10 °C - 60 °C；
相对湿度80%，非冷凝；
防护等级IP40；
净重(不包含控制面板和电池)主体仪器350: 33 kg；600: 38 kg；900: 45 kg。
00760152 1TESA MICRO-HITE防尘罩 1 ● 1
00760153 1TESA MICRO-HITE防尘罩 1 1 ●
TESA MICRO-HITE350/600/900可选附件 1 1 1
00760157 00760141备用电池 1 1 1
00760144 附加的用于测头微移的微调装置

小孔规套装  154系列

特点：

• 与外径千分尺配合使用可以测量孔内径
• 每套包括四种尺寸的量规
• 超长型设计，适于对深孔槽等类似工件进行测量
• 测量面经硬化处理，使用寿命更长

性能参数

公制型

总测量范围	货号	种类
∮3-13mm	154-902	∮3-5mm(154-101)
(4个/套)		∮5-7.5mm(154-102)
		∮7.5-10mm(154-103)
		∮10-13mm(154-104)

英制型

总测量范围	货号	种类
.125"-.5"DIA.	154-902	.125"-.2"DIA(154-105)
(4个/套)		.2"-.3"DIA(154-106)
		.3"-.4"DIA(154-107)
		.4"-.5"DIA(154-108)

伸缩规套装 155系列

特点：

可在孔（或凹槽）内伸缩的弹簧活塞，能够进行内径检测

带有滚花夹钳

性能参数

公制型

总测量范围           货号          种类
8-150mm            155-905     8-12.7mm(155-127)

                               19-32mm(155-129)

                               32-54mm(155-130)

                               54-90mm(155-131)

                               90-150mm(155-132)

英制型

总测量范围             货号             种类

.313"-6"              155-903        .313"-.5"(155-121)

(6个/套)                            .5"-.75"(155-122)

                                     .75"-1.25"(155-123)

                                     1.25"-2.125"(155-124)

                                     2.125"-3.5"(155-125)

                                     3.5"-6"(155-126)

线材千分尺（147系列）

特点：

• 用于测量线材的粗细
• 也可用于测量小球的直径
• 测量面带有硬质合金头

测量面：

• 平面度：0.6um(.000024″)
• 平行度：1.3um(.00006″)

性能参数

公制型

测量范围	货号	编号	分度值	精度
0-10mm	147-401	CSM-10SP	0.01mm	±3um

英制型

测量范围	货号	编号	分度值	精度
0-.4"	147-402	CSM-4"SP	.0001"	±.00015"
