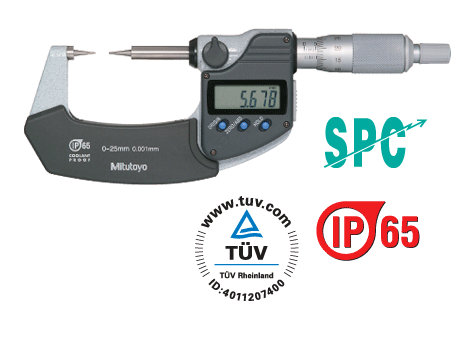

 | |  日本三丰尖爪千分尺 | |
| 特点 |
|
|
|
| ■ 达到IP65尘/水防护标准（342系列） |
| ■ 尖型心轴和测可用于测量钻孔、小凹曹、键沟等难以测量位置的壁厚 |
| ■ 具有15°和30°测尖角度 |
| ■ 测尖（硬质合金头）半径约为0.3mm(.012″) |
| ■ 棘轮锁定装置可保持恒定测力 |
| ■ 342系列带有SPC数据输出 |
| ■ 142系列带有数显计数器 |
| ■ 带有一个基准杆（不包括25mm（1″）型） |
|
|
|
|
|
| ■ 性能参数 |
| 公制型-数显型 |
|
测量范围 |
货 号 |
分辨率 |
精 度 |
锥 度 |
|
0-25mm |
342-251 |
0.001mm |
±2μm |
15° |
|
|
342-261 |
0.001mm |
±2μm |
30° |
|
25-50mm |
342-252 |
0.001mm |
±2μm |
15° |
|
|
342-262 |
0.001mm |
±2μm |
30° |
|
50-75mm |
342-253 |
0.001mm |
±2μm |
15° |
|
|
342-263 |
0.001mm |
±2μm |
30° |
|
75-100mm |
342-254 |
0.001mm |
±3μm |
15° |
|
|
342-264 |
0.001mm |
±3μm |
30° |
|
|
|
|
|
|
| 英制/公制型-数显型 |
|
测量范围 |
货 号 |
分辨率 |
精 度 |
锥 度 |
|
0-1″ |
331-351 |
.00005″/0.001mm |
±.0001″ |
15° |
|
|
331-361 |
.00005″/0.001mm |
±.0001″ |
30° |
|
1″-2″ |
331-352 |
.00005″/0.001mm |
±.0001″ |
15° |
|
|
331-362 |
.00005″/0.001mm |
±.0001″ |
30° |
|
2″-3″ |
331-353 |
.00005″/0.001mm |
±.0001″ |
15° |
|
|
331-363 |
.00005″/0.001mm |
±.0001″ |
30° |
|
3″-4″ |
331-354 |
.00005″/0.001mm |
±.00015″ |
15° |
|
|
331-364 |
.00005″/0.001mm |
±.00015″ |
30° | | |
|

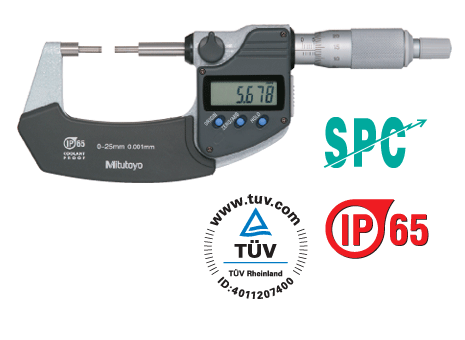

 | | 日本三丰花键千分尺 | | 花键千分尺（331、111系列）
特点：
- 达到IP65尘/水防护标准（331系列）
- 测砧和心轴都带有一个小直径测头，可用于测量花键轴、槽和键沟
- 测量面带有硬质合金头
- 棘轮锁定装置可保持恒定测力
- 带有一个基准杆（不包括25mm型）
- 331系列带有SPC数据输出
测量面：
- 平面度：0.3um(.000012″)
- 平行度：（2＋L/100）um[(.00008＋.00004(L/4))″]
性能参数
英制/公制型 数显型
备注:A型测砧/心轴尺寸3mm,B型测砧/心轴尺寸2mm
| 测量范围 |
货号 |
编号 |
分辩率 |
精度 |
备注 |
| 0-1" |
331-351 |
SPM-1"MJ |
.00005" |
±.0001" |
A型 |
| 0-1" |
331-361 |
SPM2-1"MJ |
0.001mm |
±.0001" |
B型 |
| 1"-2" |
331-352 |
SPM-2"MJ |
.00005" |
±.0001" |
A型 |
| 1"-2" |
331-362 |
SPM2-2"MJ |
0.001mm |
±.0001" |
B型 |
| 2"-3" |
331-353 |
SPM-3"MJ |
.00005" |
±.0001" |
A型 |
| 2"-3" |
331-363 |
SPM2-3"MJ |
0.001mm |
±.0001" |
B型 |
| 3"-4" |
331-354 |
SPM-4"MJ |
.00005" |
±.0001" |
A型 |
| 3"-4" |
331-364 |
SPM2-4"MJ |
0.001mm |
±.0001" |
B型 | | |
|

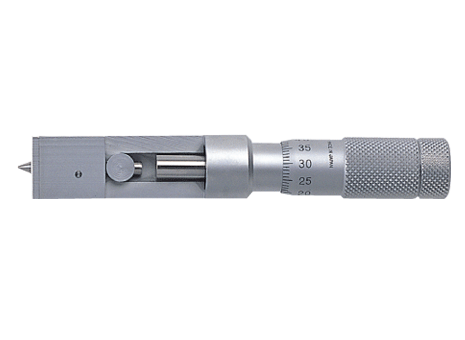

 | | 日本三丰罐口接缝千分尺 | | 罐口接缝千分尺（347、147系列）
特点：
- 可测量罐口接缝的宽度、高度和深度
- 有三种类型的千分尺可供选择，分别用于测量铁罐、铝罐和喷涂罐
精度：
- ±3um(±.00015″)不包括量化偏差。（347系列）
性能参数
公制型 数显型
| 货号 |
编号 |
测量范围 |
分辩率 |
备注 |
| 347-103 |
|
0-13mm |
0.001mm |
用于铁罐 |
| 347-105 |
|
0-13mm |
0.001mm |
用于铝罐 |
| 347-202 |
|
0-13mm |
0.001mm |
用于喷涂罐 |
英制/公制型 数显型
| 货号 |
编号 |
测量范围 |
分辩率 |
备注 |
| 347-104 |
|
0-.5" |
.00005"/0.001mm |
用于铁罐 |
| 347-106 |
|
0-.5" |
.00005"/0.001mm |
用于铝罐 |
| 347-201 |
|
0-.5" |
.00005"/0.001mm |
用于喷涂罐 |
公制型 英制型 刻度型
| 货号 |
编号 |
测量范围 |
分辩率 |
备注 |
| 147-103 |
CSM3-13 |
0-13mm |
0.01mm |
用于铁罐 |
| 147-105 |
CSM4-13 |
0-13mm |
0.01mm |
用于铝罐 |
| 147-202 |
|
0-13mm |
0.01mm |
用于喷涂罐 |
| 147-104 |
|
0-.5" |
.001" |
用于铁罐 |
| 147-106 |
|
0-.5" |
.001" |
用于铝罐 |
| 147-201 |
|
0-.5" |
.001" |
用于喷涂罐 | | |
|
 | | 日本三丰管材千分尺 | |
|
|
管材千分尺（395、295、115系列-球型和圆柱型测砧）
特点：
- 达到IP65尘/水防护标准（395系列）
- 用于测量不同管材的厚度
- 管材千分尺有两种测量面（硬质合金头）组合方式：球面一平面型和球面一球面型
- 圆柱型测砧（垂直）
- 棘轮锁定装置可保持恒定测力
- 带有一个基准杆（不包括25mm型）
- 295系列带有数显计数器
性能参数
公制型 英制/公制型 带有圆柱型测砧的数显千分尺
| 测量范围 |
货号 |
编号 |
分辩率 |
精度 |
备注 |
| 0-25mm |
395-261 |
BMB1-25MJ |
0.001mm |
±3um |
针型 |
| 0-25mm |
395-262 |
BMB2-25MJ |
0.001mm |
±3um |
球型 |
| 0-25mm |
395-263 |
BMB3-25MJ |
0.001mm |
±3um |
圆柱型 |
| 0-25mm |
395-264 |
BMB4-25MJ |
0.001mm |
±3um |
圆柱型 |
| 0-1" |
395-362 |
BMB2-1MJ |
.00005"/0.001mm |
±.00015" |
球型 |
| 0-1" |
395-363 |
BMB3-1MJ |
.00005"/0.001mm |
±.00015" |
圆柱型 |
| 0-1" |
395-364 |
BMB4-1MJ |
.00005"/0.001mm |
±.00015" |
圆柱型 | | |
|
|
| | |
|

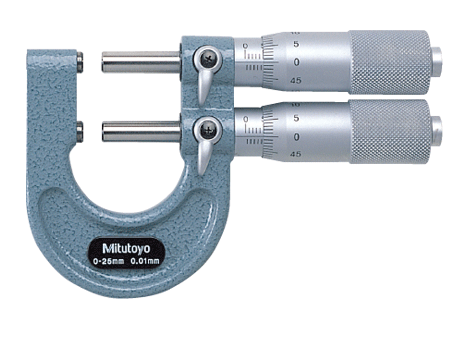

 | | 日本三丰公差千分尺 | | 技术参数
精度: 参见性能参数
分度值: 0.01mm
平面度: 0.6μm
平行度: (3+R/100)μm, R 为最大测量范围(mm)
* 小数四舍五入
测量面: 硬质合金
公差千分尺
113 系列
特点
• 通过设置上、下限可作为 GO/ NG 量规使用。
• 25mm - 50mm 型带有一个基准杆。
性能参数
公制型
测量范围货号精度
0 - 25mm 113-102 ±3μm
25 - 50mm 113-103 ±3μm
尺寸
单位: mm
113-102
测量范围L a c
0 - 25mm 29.3 15 23
25 - 50mm 54.3 15 37 | |
|
 | | 日本三丰杠杆千分尺／快速杠杆千分尺 | | 快速杠杆千分尺（523系列）
特点：
- 根据测量要求，可选用不同类型的千分尺
- 心轴直径：10.8mm
- 测量面带有硬质合金头
- 测力：5-15N（500-1500gf)
- 精度示值偏差:0.4um(.00002″)
测量面：
- 平面度 0.3um(.000015″)
- 平行度 0.6um(.00003″)用于500mm以下型/1um(.00005″)用于100mm以下型
性能参数
公制型
| 测量范围 |
货号 |
编号 |
测砧行程 |
| 0-25mm |
523-141 |
PSM-25S |
2mm |
| 25-50mm |
523-142 |
PSM-50S |
2mm |
| 50-75mm |
523-143 |
PSM-75S |
2mm |
| 75-100mm |
523-144 |
PSM-100S |
2mm |
英制型
| 测量范围 |
货号 |
编号 |
测砧行程 |
| 0-1" |
523-115 |
PSM-1"S |
.078" |
| 1"-2" |
523-152 |
PSM-2"S |
.078" |
| 2"-3" |
523-153 |
PSM-3"S |
.078" |
| 3"-4" |
523-154 |
PSM-4"S |
.078" |

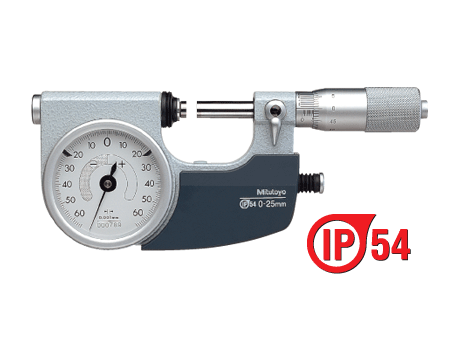

杠杆千分尺（510系列）
特点：
- 带有指示器的可缩进测砧可用于精密螺纹中径的三针测量，圆度测量和平行度测量
- 心轴直径：8mm
- 测量面带有硬质合金头
- 测力：5-15N（500-1500gf)
- 带有一个基准杆（不包括25mm型）
- 防护等级：达到IP54防护标准
精度
- 千分尺 3um(.00015″)
- 千分表 1um(.00005″)
测量面
- 平面度：0.3um(.000015″)
- 平行度：0.6um(.00003″)用于50mm以下型/1um(.00005″)用于50mm以下型
性能参数
公制型
| 测量范围 |
货号 |
编号 |
表盘分度值 |
指示范围 |
| 0-25mm |
510-121 |
IDM-25R |
0.001mm |
±0.060mm |
| 25-50mm |
510-122 |
IDM-50R |
0.001mm |
±0.060mm |
| 50-75mm |
510-123 |
IDM-75R |
0.001mm |
±0.060mm |
| 75-100mm |
510-124 |
IDM-100R |
0.001mm |
±0.060mm |
英制型
| 测量范围 |
货号 |
编号 |
表盘分度值 |
指示范围 |
| 0-1" |
510-131 |
IDM-1"R |
.00005" |
±.0023" |
| 1"-2" |
510-132 |
IDM-2"R |
.00005" |
±.0023" |
| 2"-3" |
510-133 |
IDM-3"R |
.00005" |
±.0023" |
| 3"-4" |
510-134 |
IDM-4"R |
.00005" |
±.0023" | | |
|

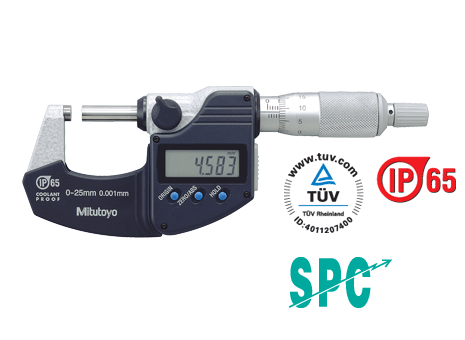

 | | 日本三丰防冷却液千分尺 | | 特点
• 达到 IP65 防护标准，能够用于各种环境，
如暴露在切割油等*环境下使用。
*使用后需要进行防腐处理。
• 具有测量数据输出功能，带有防水连接
电缆。
• 所有塑料组件均由防油材料制成。
±1μm 精度 (用于测量范围在 75mm 以下的
型号)。
• 自动电源开／关功能。
• 带有检验证书*。(用于测量范围在 50mm
以下的型号) * 此型不能用于获得校准证书。
性能参数
公制型 带有棘轮锁定装置
测量范围 货号 精度
0 - 25mm 293-230 / 293-240* ±1μm
25 - 50mm 293-231 / 293-241* ±1μm
50 - 75mm 293-232 / 293-242* ±1μm
75 - 100mm 293-233 / 293-243* ±2μm
100 - 125mm 293-250 ±2μm
125 - 150mm 293-251 ±2μm
150 - 175mm 293-252 ±3μm
175 - 200mm 293-253 ±3μm
200 - 225mm 293-254 ±3μm
225 - 250mm 293-255 ±4μm
250 - 275mm 293-256 ±4μm
275 - 300mm 293-257 ±4μm
* 不带SPC 数据输出
技术参数
精度: 参见性能参数 (不包括量化偏差)
分辨率0.001mm, .00005"/0.001mm (小于 4")
或 .0001"/0.001mm (大于 4")
平面度: 0.3μm
平行度: 测量范围小于50mm 型为1μm
测量范围小于100mm 型为2μm
测量范围小于175mm 型为3μm
测量范围小于275mm 型为4μm
测量范围大于300mm 型为5μm
测量面: 硬质合金
显示: 液晶显示
电池: SR44 (1 个), 938882
电池寿命: 正常使用情况下约为1.2 年
(测量范围大于100mm 型为8 个月)
尘／水防护等级: 达到IP65 防护标准 功能
原点设置、预调(大于100mm 型)、调零、自动电源
开／关、数据保持、数据输出、英制／公制转换(英
制／公制型)
警告: 低电压、计算错误
选件
05CZA662: 带有数据开关的SPC 电缆(1m)
05CZA663: 带有数据开关的SPC 电缆(2m)
| |
|

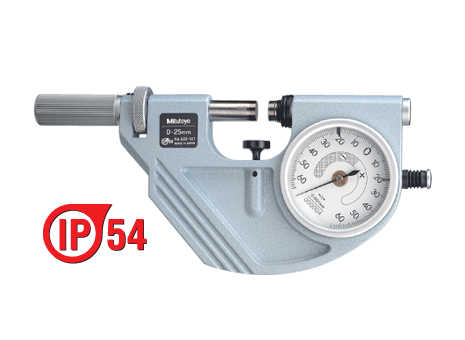

 | | 日本三丰带表快速杠杆卡规 | | 特点 • 对批量生产的工件直接进行 GO/NO-GO 判断。 • 心轴直径：10.8mm (.425")。 • 防护等级：达到 IP54 防护标准。
技术参数
指示表示值误差: 1μm
指示表示值变化: 0.4μm
表盘分度值: 0.001mm 或 .00005"
平面度: 0.3μm
平行度: 小于50mm 型为0.6μm
大于50mm 型为1μm
测力: 5-10N (500-1000gf)
测量面: 硬质合金
性能参数
公制型
测量范围货号指示范围
0 - 25mm 523-121 ±0.060mm
25 - 50mm 523-122 ±0.060mm
50 - 75mm 523-123 ±0.060mm
75 - 100mm 523-124 ±0.060mm
英制型
测量范围货号指示范围
0 - 1" 523-131 ±.0023"
1" - 2" 523-132 ±.0023"
2" - 3" 523-133 ±.0023"
3" - 4" 523-134 ±.0023"
| |
|

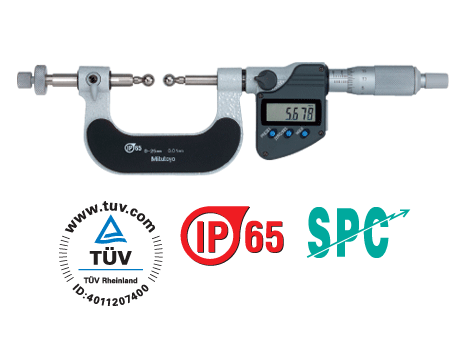

 | | 日本三丰齿轮外径千分尺 | |
Mitutoyo三丰齿轮外径千分尺的详细介绍
齿轮外径千分尺
|
编 号
|
规 格
|
|
124-173
|
0-25mm
|
分度值
0.01mm
|
|
124-174
|
25-50mm
|
|
124-175
|
50-75mm
|
|
124-176
|
75-100mm
|
|
124-177
|
100-125mm
|
|
124-178
|
125-150mm
|
|
124-179
|
150-175mm
|
|
124-180
|
175-200mm |
数显齿轮外径千分尺（SPC）
|
编 号
|
规 格
|
|
324-251
|
0-25mm
|
分辩率 0.001mm
|
|
324-252
|
25-50mm
|
|
324-253
|
50-75mm
|
|
324-254
|
75-100mm
|
|
324-351
|
0-1 ″
|
分辩率 0.00005 ″
0.001mm
|
|
324-352
|
1 ″ -2 ″ |
齿轮测砧
|
编 号
|
规 格
|
编 号
|
规 格
|
|
124-801
|
0.8mm
|
124-810
|
4mm
|
|
124-802
|
1mm
|
124-824
|
4.5mm
|
|
124-803
|
1.191mm
|
124-811
|
4.763mm(3/16)
|
|
124-821
|
1.5mm
|
124-812
|
5mm
|
|
124-804
|
1.588mm(1/16)
|
124-813
|
5.556mm(7/32)
|
|
124-805
|
2mm
|
124-814
|
6mm
|
|
124-806
|
2.381mm(3/32)
|
124-815
|
6.35mm
|
|
124-822
|
2.5mm
|
124-816
|
7mm
|
|
124-807
|
3mm
|
124-817
|
7.144mm(9/32)
|
|
124-808
|
3.175mm
|
124-818
|
7.938mm(5/16)
|
|
124-823
|
3.5mm
|
124-819
|
8mm
|
|
124-809
|
3.969mm(5/32)
|
124-820
|
8.731mm(11/32) |
| |
|

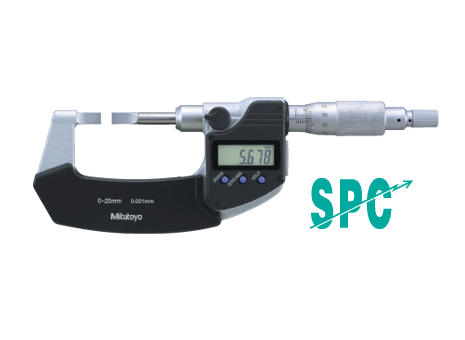

 | | 日本三丰薄片型千分尺 | | 特点
• 测砧和心轴的端面为薄片型，可用于测量花键轴、键槽等不易测量位置的凹槽尺寸
• 棘轮锁定装置可保持恒定测力。
• 10mm/rev 快速心轴进给 (Quickmike 型)。
技术参数
精度: 参见性能参数(数显型不包括量化偏差)
分辨率*: 0.001mm 或 .00005"/0.001mm
分度值**: 0.01mm 或.0001"
平行度: 测量范围小于75mm 型为3μm
测量范围大于75mm 型为 (3+R/100)μm,
R 为最大测量范围(mm) * 小数四舍五入
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为 1.2 年
* 数显型 ** 普通型
数显型功能
原点设置、调零、 数据保持、自动电源开／关、数据
输出、英制／公制转换(英制／公制型)
警告: 低电压、 计算错误
数显型选件
05CZA662: 带有数据开关的SPC 电缆(1m)
05CZA663: 带有数据开关的SPC 电缆(2m)
937387: Quickmike 型SPC 电缆(1m)
965013: Quickmike 型SPC 电缆(2m)
性能参数
公制型
测量范围货号精度备注
0 - 25mm 422-230 ±3μm A 型
422-260 ±3μm B 型
422-270 ±3μm C 型
422-271 ±3μm D 型
25 - 50mm 422-231 ±3μm A 型
422-261 ±3μm B 型
50 - 75mm 422-232 ±3μm A 型
75 - 100mm 422-233 ±4μm A 型
英制／公制型
测量范围货号精度备注
0 - 1" 422-330 ±.00015" A 型
422-360 ±.00015" B 型
422-370 ±.00015" C 型
422-371 ±.00015" D 型
1" - 2" 422-331 ±.00015" A 型
422-361 ±.00015" B 型
2" - 3" 422-332 ±.00015" A 型
3" - 4" 422-333 ±.0002" A 型
公制型
测量范围货号精度备注
0 - 25mm 122-101 ±3μm A 型
122-111 ±3μm B 型
122-161 ±3μm C 型
122-141 ±3μm D 型
25 - 50mm 122-102 ±3μm A 型
122-112 ±3μm B 型
122-162 ±3μm C 型
122-142 ±3μm D 型
50 - 75mm 122-103 ±3μm A 型
75 - 100mm 122-104 ±4μm A 型
100 - 125mm 122-105 ±4μm A 型
125 - 150mm 122-106 ±4μm A 型
150 - 175mm 122-107 ±5μm A 型
175 - 200mm 122-108 ±5μm A 型 | |
|
 | | 日本三丰板材千分尺 | | 板材千分尺（389、189、119、118系列）
特点:
- 可测量薄金属片、纸、塑料和橡胶工件的厚度
- 测量面带有硬质合金头
- 棘轮锁定装置可保持恒定测力
- 带有一个基准杆（不包括25mm型）
- 达到IP65尘/水防护标准（389系列）
- 189系列带有一个数显计数器
- 119系列带有一个千分表，读数简便、快捷
测量面
- 平面度：0.6um(.000024″)用于150mm以下进深型/1um(.00004″)用于300mm进深型号
- 平行度：3um(.00012″)
性能参数
公制型 英制/公制型 数显型
| 测量范围 |
货号 |
编号 |
分辩率 |
精度 |
进深 |
| 0-25mm |
389-251 |
PMU150-25MJ |
0.001mm |
±4um |
160mm |
| 0-25mm |
389-261 |
PMUS150-25MJ |
0.001mm |
±4um |
160mm |
| 0-25mm |
389-271 |
PMUD150-25MJ |
0.001mm |
±4um |
160mm |
| 0-25mm |
389-513 |
PMU300-25DM |
0.001mm |
±5um |
300mm |
| 25-50mm |
389-252 |
PMU150-50MJ |
0.001mm |
±4um |
165mm |
| 25-50mm |
389-262 |
PMUS150-50MJ |
0.001mm |
±4um |
165mm |
| 25-50mm |
389-272 |
PMUD150-50MJ |
0.001mm |
±4um |
165mm |
| 0-1" |
389-351 |
PMU6-1 DM |
.00005"/0.001mm |
±.0002" |
6" |
| 0-1" |
389-361 |
|
.00005"/0.001mm |
±.0002" |
6" |
| 0-1" |
389-371 |
PMU12-1"DM |
.00005"/0.001mm |
±.0002" |
6" |
| 0-1" |
389-713 |
|
.00005"/0.001mm |
±.00025" |
12" |
| 1"-2" |
389-352 |
PMU6-2 DM |
.00005"/0.001mm |
±.0002" |
6" |
| 1"-2" |
389-362 |
|
.00005"/0.001mm |
±.0002" |
6" |
| 1"-2" |
389-372 |
PMU12-2"DM |
.00005"/0.001mm |
±.0002" |
6" | | |
|

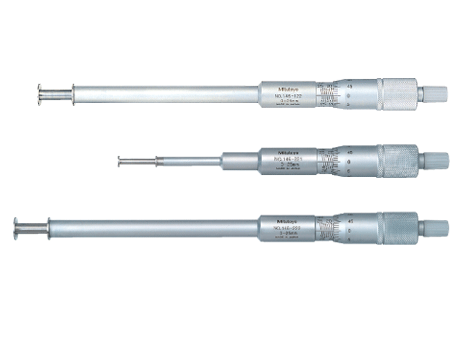

 | | 日本三丰凹槽千分尺 | | 凹槽千分尺（146系列）
特点：
- 千分尺心轴上带有凸缘，可用来测量凹槽仙/外孔和管材的宽度、深度以及位置
- 提供两种分度值分别用来进行内部和外部测量
- 心轴非旋转型带有双向的棘轮锁定装置（测力：5-10N）
性能参数
公制型 旋转心轴
| 测量范围外部 |
货号 |
编号 |
测量范围内部 |
分度值 |
凸缘直径 |
| 0-25mm |
146-121 |
GVM-25SR |
1.6-26.5mm |
0.01mm |
6.35mm |
| 0-25mm |
146-122 |
GVM-25R |
1.6-26.5mm |
0.01mm |
12.7mm |
| 25-50mm |
146-123 |
GVM-50R |
26.5-51.5mm |
0.01mm |
12.7mm |
| 50-75mm |
146-124 |
GVM-75R |
51.5-76.5mm |
0.01mm |
12.7mm |
| 75-100mm |
146-125 |
GVM-100R |
76.5-101.5mm |
0.01mm |
12.7mm |
英制型 旋转心轴
| 测量范围外部 |
货号 |
编号 |
测量范围内部 |
分度值 |
凸缘直径 |
| 0-1" |
146-131 |
GVM-1"SR |
.055"-1.05" |
.001" |
.25" |
| 0-1" |
146-132 |
GVM-1"R |
.055"-1.05" |
.001" |
.5" |
| 1"-2" |
146-133 |
GVM-2"R |
1.05"-2.05" |
.001" |
.5" |
| 2"-3" |
146-134 |
GVM-3"R |
2.05"-3.05" |
.001" |
.5" |
| 3"-4" |
146-135 |
GVM-4"R |
3.05"-4.05" |
.001" |
.5" |
公制型 非旋转心轴
| 测量范围外部 |
货号 |
编号 |
测量范围内部 |
分度值 |
凸缘直径 |
| 0-25mm |
146-221 |
GVM-25SNR |
1.6-26.5mm |
0.01mm |
6.35mm |
| 0-25mm |
146-222 |
GVM-25NR |
1.6-26.5mm |
0.01mm |
12.7mm |
| 25-50mm |
146-223 |
GVM-50NR |
26.5-51.5mm |
0.01mm |
12.7mm |
| 50-75mm |
146-224 |
GVM-75NR |
51.5-76.5mm |
0.01mm |
12.7mm |
| 75-100mm |
146-225 |
GVM-100NR |
76.5-101.5mm |
0.01mm |
12.7mm |
英制型 非旋转心轴
| 测量范围外部 |
货号 |
编号 |
测量范围内部 |
分度值 |
凸缘直径 |
| 0-1" |
146-231 |
GVM-1"SNR |
.055"-1.05" |
.001" |
.25" |
| 0-1" |
146-232 |
GVM-1"NR |
.055"-1.05" |
.001" |
.5" |
| 1"-2" |
146-233 |
GVM-2"NR |
1.05"-2.05" |
.001" |
.5" |
| 2"-3" |
146-234 |
GVM-3"NR |
2.05"-3.05" |
.001" |
.5" |
| 3"-4" |
146-235 |
GVM-4"NR |
3.05"-4.05" |
.001" |
.5" | | |
|
|
|
共计：709条记录 页次：12/60 每页：12条
9 7 [10][11] 12 [13][14] 8 : |
