快速杠杆千分尺（523系列）

特点：

• 根据测量要求，可选用不同类型的千分尺
• 心轴直径：10.8mm
• 测量面带有硬质合金头
• 测力：5-15N（500-1500gf)
• 精度示值偏差:0.4um(.00002″)

测量面：

• 平面度 0.3um(.000015″)
• 平行度 0.6um(.00003″)用于500mm以下型/1um(.00005″)用于100mm以下型

性能参数

公制型

测量范围	货号	编号	测砧行程
0-25mm	523-141	PSM-25S	2mm
25-50mm	523-142	PSM-50S	2mm
50-75mm	523-143	PSM-75S	2mm
75-100mm	523-144	PSM-100S	2mm

英制型

测量范围	货号	编号	测砧行程
0-1"	523-115	PSM-1"S	.078"
1"-2"	523-152	PSM-2"S	.078"
2"-3"	523-153	PSM-3"S	.078"
3"-4"	523-154	PSM-4"S	.078"

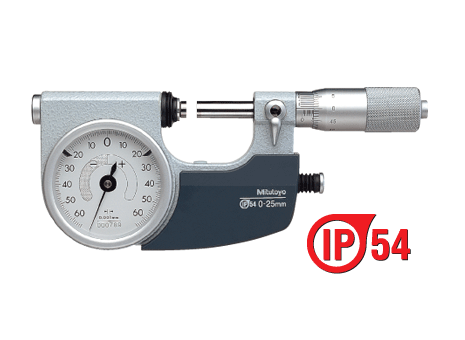

杠杆千分尺（510系列）

特点：

• 带有指示器的可缩进测砧可用于精密螺纹中径的三针测量，圆度测量和平行度测量
• 心轴直径：8mm
• 测量面带有硬质合金头
• 测力：5-15N（500-1500gf)
• 带有一个基准杆（不包括25mm型）
• 防护等级：达到IP54防护标准

精度

• 千分尺 3um(.00015″)
• 千分表 1um(.00005″)

测量面

• 平面度：0.3um(.000015″)
• 平行度：0.6um(.00003″)用于50mm以下型/1um(.00005″)用于50mm以下型

性能参数

公制型

测量范围	货号	编号	表盘分度值	指示范围
0-25mm	510-121	IDM-25R	0.001mm	±0.060mm
25-50mm	510-122	IDM-50R	0.001mm	±0.060mm
50-75mm	510-123	IDM-75R	0.001mm	±0.060mm
75-100mm	510-124	IDM-100R	0.001mm	±0.060mm

英制型

测量范围	货号	编号	表盘分度值	指示范围
0-1"	510-131	IDM-1"R	.00005"	±.0023"
1"-2"	510-132	IDM-2"R	.00005"	±.0023"
2"-3"	510-133	IDM-3"R	.00005"	±.0023"
3"-4"	510-134	IDM-4"R	.00005"	±.0023"
