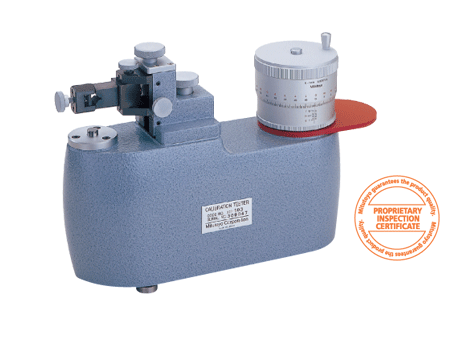

 | |  日本三丰校表仪 | | 产品特色
适用于解析度0.01mm的指示量表、杠杆式量表、缸径规的精度检查
支座使用例（缸径规）
|
型號 |
測微頭 |
準確度( μm) |
價格 |
|
解析度(mm) |
測定範圍(mm) |
去程精度 |
回程精度 |
|
170-102M -2 |
0.001 |
0~25 |
±2μm |
0.5 | | |
|
|
 | | 日本三丰台式千分表 | | 台式千分表 547、7系列
特点：
- 包括一个指针式千分表和一个台架的简洁、经济的装置
- 适于在工厂检测小型工件
- 带有∮20mm工件台架
性能参数
公制型 数显台式千分表
| 分辩率 |
最大工件高度 |
货号 |
测量范围 |
精度 |
备注 |
| 0.01mm |
25mm |
547-064 |
12mm |
±0.02mm |
带有∮6.3mm 平面测针 |
英制/公制型 数显台式千分表
| 分辩率 |
最大工件高度 |
货号 |
测量范围 |
精度 |
备注 |
| .0005"/0.01mm |
1"(25mm) |
547-066 |
.5"(12.7mm) |
±.001" |
带有.248"DIA.平面测针 |
公制型 台式千分表
| 分辩率 |
最大工件高度 |
货号 |
测量范围 |
精度 |
备注 |
| 0.01mm |
20mm |
7060 |
10mm |
0.012mm |
带有∮6.3mm 平面测针 | | |
|

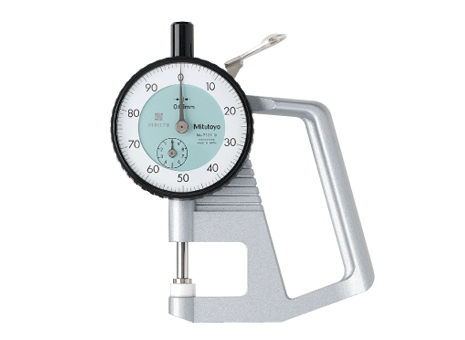

 | | 日本三丰轻型厚度表 | | 轻型厚度表
型号:7331
测量范围：0-10mm /表盘读数值：0.01mm
精度：+/-20μm
测力：1.4N以下
陶瓷心轴/测砧
应用：比如：测量纸厚 /测量头发厚度 | |
|

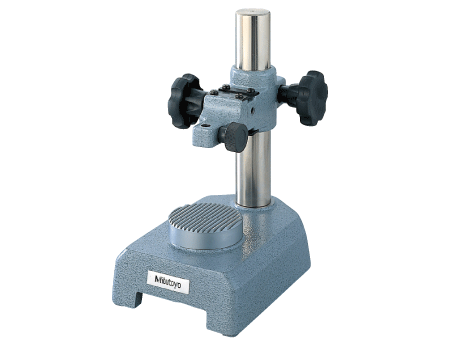

 | | 日本三丰千分表台架 | | 特点:
台架的垂直行程－－千分表台架:100mm(4"),
移动台架:335mm(13.19")
可实现1mm微调,适于进行千分表调零.
带有一个可更换测砧,半球型测砧(101463)选件
性能参数
公制型
货号 适用固定轴套 重量 备注
7002 φ8mm 4kg 带有平面测砧(101461)
| |
|

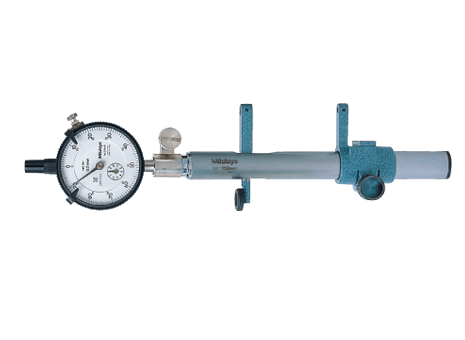

 | | 日本三丰内螺纹比较器 | | 内螺纹比较器 243系列
特点:
- 使用可更换的插件(选件),选用可快速检测内螺纹中径"
- 可调量爪能够实现大范围内径比较
性能参数
公制型
| 分度值 |
测量范围 |
货号 |
编号 |
测头深度 |
| 0.01mm |
25-100mm |
243-101 |
ITDC100 |
20mm |
| 0.01mm |
25-200mm |
243-102 |
ITDC200 |
25mm |
| 0.01mm |
25-300mm |
243-103 |
ITDC300 |
30mm | | |
|

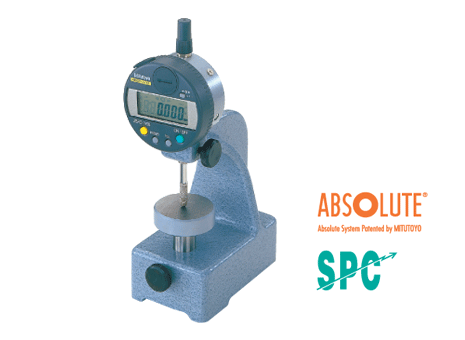

 | | 日本三丰立式千分表 | | 547 7系列
特点：
Digimatic 立式千分表具有GO/NG判断和SPC数据输出等多种功能。
包括一个指针式千分表和一个台架的简洁，经济的装置。
适于在工厂检测小型工件。
|
测量范围 |
货号 |
分辨率 |
工作高度 |
精度 |
测力 |
备注（测砧类型） |
|
12mm |
547-054 |
0.01 |
30 |
±0.02m |
1.5N以下 |
ø40mm钢制型 |
|
12mm |
547-053 |
0.001 |
30 |
±3μm |
1.5N以下 |
ø50mm陶制型 |
|
12mm |
547-055 |
0.0001 |
30 |
±μm |
1.5N以下 |
ø40mm钢制型 | | |
|

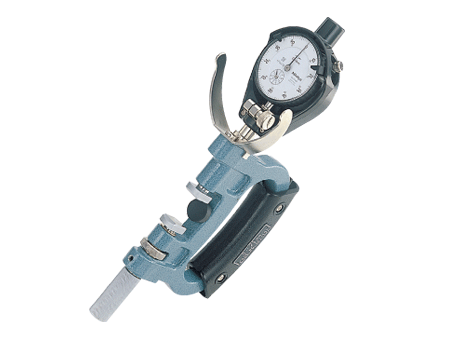

 | | 日本三丰快测外径表 | | 日本三丰快测外径表201-101 DSG-25
快测外径表 201系列
特点：
- 用于在加工过程中对圆柱和轴的直径进行快速GO/NG判断和测量
- 带有指针式千分表选件
- 测钻缩进范围：2mm
- 宽大（13.5×12mm）、平滑的硬质合金测砧
- 为了遍于工件插入，测砧的两个前端为斜面
性能参数
公制型
| 测量范围 |
货号 |
编号 |
测力 |
推荐使用的千分表(选件) |
| 0-25mm |
201-101 |
DSG-25 |
12-18N |
2109FB(0.001mm) |
| 25-50mm |
201-102 |
DSG-50 |
12-18N |
2109FB(0.001mm) |
| 50-75mm |
201-103 |
DSG-75 |
12-18N |
2109FB(0.001mm) |
| 75-100mm |
201-104 |
DSG-100 |
12-18N |
2109FB(0.001mm) |
| 100-125mm |
201-105 |
DSG-125 |
12-18N |
2109FB(0.001mm) |
| 125-150mm |
201-106 |
DSG-150 |
12-18N |
2109FB(0.001mm) |
| 150-175mm |
201-107 |
DSG-175 |
12-18N |
2109FB(0.001mm) |
| 175-200mm |
201-108 |
DSG-200 |
12-18N |
2109FB(0.001mm) |
| 200-225mm |
201-109 |
DSG-225 |
12-18N |
2109FB(0.001mm) |
| 225-250mm |
201-110 |
DSG-250 |
12-18N |
2109FB(0.001mm) |
| 250-275mm |
201-111 |
DSG-275 |
12-18N |
2109FB(0.001mm) |
| 275-300mm |
201-112 |
DSG-300 |
12-18N |
2109FB(0.001mm) |
英制型
| 测量范围 |
货号 |
编号 |
测力 |
推荐使用的千分表(选件) |
| 0-1" |
201-151 |
DSG-1" |
12-18N |
2803B-10(.0001") |
| 1"-2" |
201-152 |
DSG-2" |
12-18N |
2803B-10(.0001") |
| 2"-3" |
201-153 |
DSG-3" |
12-18N |
2803B-10(.0001") |
| 3"-4" |
201-154 |
DSG-4" |
12-18N |
2803B-10(.0001") |
| 4"-5" |
201-155 |
DSG-5" |
12-18N |
2803B-10(.0001") |
| 5"-6" |
201-156 |
DSG-6" |
12-18N |
2803B-10(.0001") |
| 6"-7" |
201-157 |
DSG-7" |
12-18N |
2803B-10(.0001") |
| 7"-8" |
201-158 |
DSG-8" |
12-18N |
2803B-10(.0001") |
| 8"-9" |
201-159 |
DSG-9" |
12-18N |
2803B-10(.0001") |
| 9"-10" |
201-160 |
DSG-10" |
12-18N |
2803B-10(.0001") |
| 10"-11" |
201-161 |
DSG-11" |
12-18N |
2803B-10(.0001") |
| 11"-12" |
201-162 |
DSG-12" |
12-18N |
2803B-10(.0001") |
日本三丰快测外径表201-102 DSG-50
快测外径表 201系列
特点：
- 用于在加工过程中对圆柱和轴的直径进行快速GO/NG判断和测量
- 带有指针式千分表选件
- 测钻缩进范围：2mm
- 宽大（13.5×12mm）、平滑的硬质合金测砧
- 为了遍于工件插入，测砧的两个前端为斜面
性能参数
公制型
| 测量范围 |
货号 |
编号 |
测力 |
推荐使用的千分表(选件) |
| 0-25mm |
201-101 |
DSG-25 |
12-18N |
2109FB(0.001mm) |
| 25-50mm |
201-102 |
DSG-50 |
12-18N |
2109FB(0.001mm) |
| 50-75mm |
201-103 |
DSG-75 |
12-18N |
2109FB(0.001mm) |
| 75-100mm |
201-104 |
DSG-100 |
12-18N |
2109FB(0.001mm) |
| 100-125mm |
201-105 |
DSG-125 |
12-18N |
2109FB(0.001mm) |
| 125-150mm |
201-106 |
DSG-150 |
12-18N |
2109FB(0.001mm) |
| 150-175mm |
201-107 |
DSG-175 |
12-18N |
2109FB(0.001mm) |
| 175-200mm |
201-108 |
DSG-200 |
12-18N |
2109FB(0.001mm) |
| 200-225mm |
201-109 |
DSG-225 |
12-18N |
2109FB(0.001mm) |
| 225-250mm |
201-110 |
DSG-250 |
12-18N |
2109FB(0.001mm) |
| 250-275mm |
201-111 |
DSG-275 |
12-18N |
2109FB(0.001mm) |
| 275-300mm |
201-112 |
DSG-300 |
12-18N |
2109FB(0.001mm) |
英制型
| 测量范围 |
货号 |
编号 |
测力 |
推荐使用的千分表(选件) |
| 0-1" |
201-151 |
DSG-1" |
12-18N |
2803B-10(.0001") |
| 1"-2" |
201-152 |
DSG-2" |
12-18N |
2803B-10(.0001") |
| 2"-3" |
201-153 |
DSG-3" |
12-18N |
2803B-10(.0001") |
| 3"-4" |
201-154 |
DSG-4" |
12-18N |
2803B-10(.0001") |
| 4"-5" |
201-155 |
DSG-5" |
12-18N |
2803B-10(.0001") |
| 5"-6" |
201-156 |
DSG-6" |
12-18N |
2803B-10(.0001") |
| 6"-7" |
201-157 |
DSG-7" |
12-18N |
2803B-10(.0001") |
| 7"-8" |
201-158 |
DSG-8" |
12-18N |
2803B-10(.0001") |
| 8"-9" |
201-159 |
DSG-9" |
12-18N |
2803B-10(.0001") |
| 9"-10" |
201-160 |
DSG-10" |
12-18N |
2803B-10(.0001") |
| 10"-11" |
201-161 |
DSG-11" |
12-18N |
2803B-10(.0001") |
| 11"-12" |
201-162 |
DSG-12" |
12-18N |
2803B-10(.0001") |
日本三丰快测外径表201-151 DSG-1"
快测外径表 201系列
特点：
- 用于在加工过程中对圆柱和轴的直径进行快速GO/NG判断和测量
- 带有指针式千分表选件
- 测钻缩进范围：2mm
- 宽大（13.5×12mm）、平滑的硬质合金测砧
- 为了遍于工件插入，测砧的两个前端为斜面
性能参数
公制型
| 测量范围 |
货号 |
编号 |
测力 |
推荐使用的千分表(选件) |
| 0-25mm |
201-101 |
DSG-25 |
12-18N |
2109FB(0.001mm) |
| 25-50mm |
201-102 |
DSG-50 |
12-18N |
2109FB(0.001mm) |
| 50-75mm |
201-103 |
DSG-75 |
12-18N |
2109FB(0.001mm) |
| 75-100mm |
201-104 |
DSG-100 |
12-18N |
2109FB(0.001mm) |
| 100-125mm |
201-105 |
DSG-125 |
12-18N |
2109FB(0.001mm) |
| 125-150mm |
201-106 |
DSG-150 |
12-18N |
2109FB(0.001mm) |
| 150-175mm |
201-107 |
DSG-175 |
12-18N |
2109FB(0.001mm) |
| 175-200mm |
201-108 |
DSG-200 |
12-18N |
2109FB(0.001mm) |
| 200-225mm |
201-109 |
DSG-225 |
12-18N |
2109FB(0.001mm) |
| 225-250mm |
201-110 |
DSG-250 |
12-18N |
2109FB(0.001mm) |
| 250-275mm |
201-111 |
DSG-275 |
12-18N |
2109FB(0.001mm) |
| 275-300mm |
201-112 |
DSG-300 |
12-18N |
2109FB(0.001mm) |
英制型
| 测量范围 |
货号 |
编号 |
测力 |
推荐使用的千分表(选件) |
| 0-1" |
201-151 |
DSG-1" |
12-18N |
2803B-10(.0001") |
| 1"-2" |
201-152 |
DSG-2" |
12-18N |
2803B-10(.0001") |
| 2"-3" |
201-153 |
DSG-3" |
12-18N |
2803B-10(.0001") |
| 3"-4" |
201-154 |
DSG-4" |
12-18N |
2803B-10(.0001") |
| 4"-5" |
201-155 |
DSG-5" |
12-18N |
2803B-10(.0001") |
| 5"-6" |
201-156 |
DSG-6" |
12-18N |
2803B-10(.0001") |
| 6"-7" |
201-157 |
DSG-7" |
12-18N |
2803B-10(.0001") |
| 7"-8" |
201-158 |
DSG-8" |
12-18N |
2803B-10(.0001") |
| 8"-9" |
201-159 |
DSG-9" |
12-18N |
2803B-10(.0001") |
| 9"-10" |
201-160 |
DSG-10" |
12-18N |
2803B-10(.0001") |
| 10"-11" |
201-161 |
DSG-11" |
12-18N |
2803B-10(.0001") |
| 11"-12" |
201-162 |
DSG-12" |
12-18N |
2803B-10(.0001") | | |
|

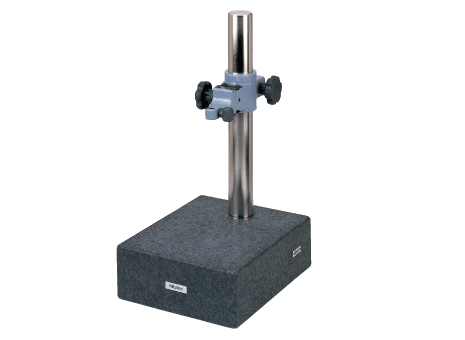

 | | 日本三丰花岗岩比较仪台架 | |
|
花岗岩比较仪台架 215系列
三丰花岗岩比较仪台架是安装专用以及精密测量仪的基本装置,通过在台架上安装,数显千分表,测头和线性测微计等精密量具,可多种测量方式完成各种测量任务.坚固的花岗岩基座可防止毛刺、堆积、生锈现象的发生，而且不会随时间流逝而变质
性能参数
精度：0.001mm
| 产品编号 |
花岗岩巨大基座尺寸 |
垂直行程 |
适用固定轴套 |
重量 |
备注 |
| 215-151 |
150*200*50mm |
260mm |
8mm |
7kg |
带有1mm微调 |
| 215-153 |
200*250*80 |
250mm |
8mm |
16kg |
带有1mm微调 |
| 215-155 |
200*250*80 |
270mm |
8mm,20mm |
15kg |
带有全程微调 |
|
| |
|

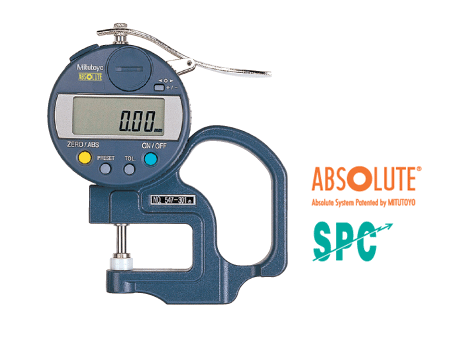

 | | 日本三丰厚度表 | | 日本三丰厚度表
547，7系列
厚度表带有一个方便的握柄、拇指触发器表和弹性心轴，可进行快速高效的检测。型号齐全，应用广泛。
特点：
应用广泛，具有多种测量面（心轴和测砧上）。
Digimatic厚度表集三丰最为用户青睐的IDC和IDS系列Digimatic厚度表与一体，采用液晶读数显示以及SPC数据输出，真正实现无误读。
547-401(547-400)系列是测量纸张、胶片、金属丝、金属薄板材料的理想工具。
货号： 547-401测量范围： 0-12mm 分辨率0.001mm
货号： 547-301测量范围； 0-10mm 分辨率0.01mm
货号： 547-321 测量范围； 0-10mm 分辨率0.01mm
货号： 547-313测量范围； 0-10mm 分辨率0.01mm
货号： 547-315 测量范围； 0-10mm 分辨率0.01mm
货号： 547-360 测量范围； 0-10mm 分辨率0.01mm
| |
|

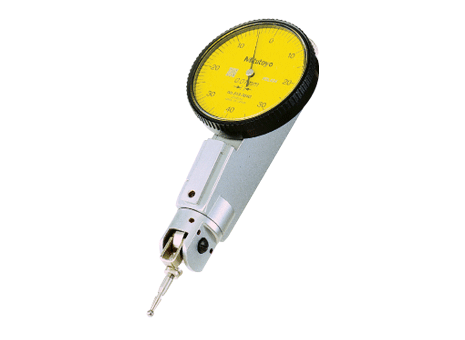

 | | 日本三丰杠杆千分表 | | 杠杆千分表
513 系列
图标说明
图标说明
旋转计数型
长测针型
宝石轴承型
双刻度型，
易于读数
小型
防尘型
防磁型
特点
• 可方便准确的测量普通千分表难以测量
的狭窄或深的位置。
• 三丰特有的全新结构确保指针平滑运动。
• 硬质外框架具有极高的硬度并且经久
耐用。
• 防磁性指针和测针可在磁性环境中可靠
使用。性能参数
公制型
分度值
货号
测量范围精度
表盘
读数值
测力— — — — —
基本套装全套套装
0.01mm 513-304GE 513-304GT 0.8mm 8μm 0-40-0 0.3N 以下4 — — — — —
尺寸
513-304GE
套装配置：英制型
全套套装
基本套装
硬质合金
测针，
ø2mm(102825)
滚花夹环
杠杆
千分表
ø8mm 轴套
扳手
(102037)
测针，
.039" DIA.
硬质合金
测针，
.118" DIA.
硬质合金
轴套，
.157" DIA.
旋转夹套900321
(用于ø4mm 的轴套，
ø8mm 的轴套， 燕尾
型榫头)
英制型
固定杆 (L: 4")
硬质合金
测针， .079"
DIA. (102825)
滚花夹环
扳手
(102037)
3/8" DIA. 轴套
杠杆
千分表
900322 (用于 .157 DIA
的轴套， 3/8" DIA. 的
轴套， 燕尾型榫头)
备用测针
(ø2mm，硬质合金)
备用测针
(.079" DIA., 硬质合金)
测针，
ø1mm
硬质合金
测针， ø3mm
硬质合金
轴套，
ø4mm
公制型固定杆
(L: 100mm)
单位：mm
英制型
分度值
货号
测量范围精度
表盘
读数值
测力— — — — —
基本套装全套套装
.0005" 513-302G 513-302GT .03" .0005" 0-15-0 0.3N 以下
• 清晰、简洁、大直径的表盘使读数更清晰。
• 表盖有加硬涂层，有效防滑。
• 平型表盖易于读数。另外独特的外框架结
构使表面有效防水防油。
黄色表盘，
易读数
(公制型)
带有硬质涂层的
防眩平型表盖面带有O 型圈的一体
化底座
特种合金扇形齿轮
直径为2mm 的硬质
合金测针
(倾斜角度：200°)
橡胶垫
燕尾型榫头，3 位置
(一体化结构)
大齿距冠形齿轮
• 有垂直型 、倾斜型、平行型、正交型、
水平型和袖珍型等六种型号可选，可充
分满足客户需求。
• 垂直型：标准型。
• 倾斜型：表盘有20º 倾角，易于读数。
• 正交型：最适于与孔心定位。
• 水平型：水平锥型杆尖端的测头接近工件
时，可从前边读数。
• 通用型：测针可在任意方向自由运动。
• 袖珍型：小型。公制型
分度值
货号测量
范围
精度
表盘
读数值
测力
基本套装附加套装全套套装
0.01mm 513-424E 513-424A 513-424T 0.5mm 5μm 0-25-0 0.3N 以下4 4 — 4 — —
0.01mm 513-414E 513-414A 513-414T 0.5mm 10μm 0-25-0 0.2N 以下4 4 4 4 — —
0.01mm 513-466E — — 0.5mm 5μm 0-25-0 0.3N 以下4 4 — 4 4 —
0.01mm 513-404E 513-404A 513-404T 0.8mm 8μm 0-40-0 0.3N 以下4 — — 4 — —
0.01mm 513-474E* — — 0.8mm 8μm 0-40-0 0.3N 以下4 — — 4 — —
0.01mm 513-464E — — 0.8mm 8μm 0-40-0 0.3N 以下4 — — 4 4 —
0.01mm 513-415E 513-415A 513-415T 1mm 10μm 0-50-0 0.2N 以下4 — 4 4 — —
0.01mm 513-426E 513-426A 1.5mm 8μm 0-25-0 0.4N 以下4 4 — 4 — 4
0.002mm 513-405E 513-405A 513-405T 0.2mm 3μm 0-100-0 0.3N 以下4 — — 4 — —
0.002mm 513-465E — — 0.2mm 3μm 0-100-0 0.3N 以下4 — — 4 4 —
0.002mm 513-425E 513-425A — 0.6mm 6μm 0-100-0 0.4N 以下4 — — 4 — 4
0.001mm 513-401E — — 0.14mm 3μm 0-70-0 0.3N 以下4 — — 4 — —
* 提供一个ø2mm 宝石测针做为ø2mm 硬质合金测针的替换。
英制型
分度值
货号测量
范围
精度
表盘
读数值
测力— —
基本套装附加套装全套套装
.0005" 513-402 — 513-402T .03" .0005" 0-15-0 0.3N 以下4 — 4 — — —
.0005" 513-412 — 513-412T .03" .0005" 0-15-0 0.2N 以下4 4 4 — — —
.0005" 513-462 — — .03" .0005" 0-15-0 0.3N 以下4 — 4 4 — —
.0001" 513-403 — 513-403T .008" .0001" 0-4-0 0.3N 以下4 — 4 — — —
.0001" 513-463 — — .008" .0001" 0-4-0 0.3N 以下4 — 4 4 — —
公制/ 英制型
分度值
货号测量
范围
精度
表盘
读数值
测力— — — —
基本套装附加套装全套套装
0.002mm,
.0001"
513-409 — 513-409T
0.2mm,
.0075"
3μm
0-10-0,
0-38-0
0.3N 以下4 4 — — — —
英制/ 公制型
分度值
货号测量
范围
精度
表盘
读数值
测力— — — —
基本套装附加套装全套套装
.0005",
0.01mm
513-406 — 513-406T
.03",
0.7mm
.0005"
0-15-0,
0-35-0
0.3N 以下4 4 — — — —货号L D
513-424E 22.3 ø40
513-404E 20.9 ø40
513-415E 44.5 ø40
513-426E 22.3 ø40
513-405E 14.7 ø40
513-425E 14.7 ø40
513-401E 12.8 ø40
513-466E 22.3 ø28
513-464E 20.9 ø28
513-465E 14.7 ø28
513-414E 36.8 ø40
513-409 14.7 ø40性能参数
公制型
分度值
货号测量
范围
精度
表盘
读数值
测力— — —
基本套装附加套装全套套装
0.01mm 513-444E 513-444A 513-444T 1.6mm 10μm 0-40-0 0.3N 以下4 4 4 — — —
0.002mm 513-445E 513-445A 513-445T 0.4mm 5μm 0-100-0 0.3N 以下4 4 4 — — —
英制型
分度值
货号
测量
范围
精度
表盘
读数值
测力备注
基本套装
附加
套装
全套套装
.0005" 513-442-01 — 513-442T-01 .06" .0005" 0-15-0 0.3N 以下4 4 4 — 蓝色
.0005" 513-442-06 — 513-442T-06 .06" .0005" 0-15-0 0.3N 以下4 4 4 — 黑色
.0005" 513-446 — 513-446T .06" .0005" 0-15-0 0.2N 以下4 4 4 4 —
.0005" 513-446-06 — 513-446T-06 .06" .0005" 0-15-0 0.2N 以下4 4 4 4 黑色
.0001" 513-443 — 513-443T .016" .0002" 0-4-0 0.3N 以下4 4 4 — —
.0001" 513-443-06 — 513-443T-06 .016" .0002" 0-4-0 0.3N 以下4 4 4 — 黑色
公制型
分度值
货号测量
范围
精度
表盘
读数值
测力— — — —
基本套装附加套装全套套装
0.01mm 513-454E 513-454A 513-454T 0.8mm 8μm 0-40-0 0.3N 以下4 4 — — — —
0.002mm 513-455E 513-455A 513-455T 0.2mm 3μm 0-100-0 0.3N 以下4 4 — — — —
英制型
分度值
货号测量
范围
精度
表盘
读数值
测力— — — —
基本套装附加套装全套套装
.0005" 513-452 — 513-452T .03" .0005" 0-15-0 0.3N 以下4 4 — — — —
.0001" 513-453 — 513-453T .008" .0001" 0-4-0 0.3N 以下4 4 — — — —
公制型
分度值
货号测量
范围
精度
表盘
读数值
测力— — — — —
基本套装附加套装全套套装
0.01mm 513-284GE 513-284GA 513-284GT 0.8mm 8μm 0-40-0 0.3N 以下4 — — — — —
英制型
分度值
货号测量
范围
精度
表盘
读数值
测力— — — — —
基本套装附加套装全套套装
.0005" 513-282G — 513-282GT .03" .0005" 0-15-0 0.3N 以下4 — — — — — | |
|

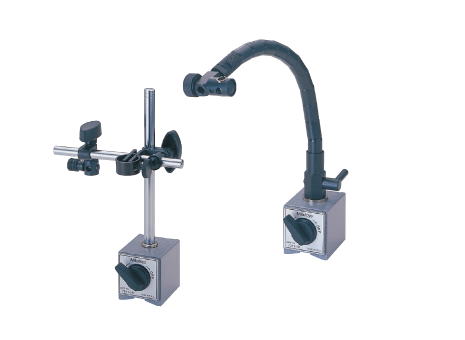

 | | 日本三丰磁性台架 | | 品名：日本Mituoyo磁性台架
型号：7027-10
磁性台架 7系列
三丰磁性台架适于所有指针式千分表和杠杆千分表,ON-OFF转换开关可在对千分表或工件表面没有任何不利影响的条件下直接进行安装和拆除
性能参数
|
货号 |
名称 |
固定轴套 |
燕尾槽 |
备注 |
|
7010S-10 |
磁性台架 |
∮8mm,∮4.5mm,3/8"DIA. |
— |
— |
|
7011S-10 |
磁性台架 |
∮8mm,∮4.5mm,3/8"DIA. |
— |
带有微调装置 |
|
7012-10 |
磁性弯曲台架 |
∮8mm,∮6mm,3/8"DIA. |
— |
用于杠杆千分表 |
|
7014 |
小型磁性台架 |
∮8mm,∮6mm |
标配 |
不带ON-OFF转换开关 |
|
7019B |
通用磁性台架 |
∮8mm,3/8"DIA |
标配 |
带有液压位置锁 |
|
7027-10 |
通用磁性台架 |
∮8mm |
标配 |
带有液压位置锁 |
|
7028-10 |
通用磁性台架 |
∮8mm |
标配 |
带有液压位置锁 |
|
7029 |
通用磁性台架 |
∮8mm |
标配 |
不带ON-OFF转换开关 |
| |
|
|
|
共计：709条记录 页次：14/60 每页：12条
9 7 [12][13] 14 [15][16] 8 : |
