 | |  马尔高精度数显高度测量仪 | | 马尔高精度数显高度测量仪的详细介绍
·超高精度
光栅式测量系统、动态传感器以及由不锈钢钢带带动的精密测头
·2D-测量功能
只需简单操作一个图形键便可完成主要的2D测量功能，例如垂直度测量、角度及中心距计算等。
·统计评估
批量数据精确评估并生成柱状图、控制图表用Pareto图标。
·40个测量程序
使用简单方便的Teach-in程序设置功能可快速生成用户所需的测量程序，以简化并缩短检测时间。
|
量程
|
mm/inch
|
600/24〞
|
|
扩展范围
|
mm
|
935
|
|
分辨率
|
mm
|
0.01/0.005/0.001/0.0005/0.0002
|
|
测量误差U95﹡
|
?m
|
(2+L/600),L
|
|
重复性精度﹡
|
?m
|
0.5(平面),1孔
|
|
垂直度误差（电子调节）
|
?m
|
正面≤8
|
|
充电后操作时间
|
h
|
最大15
|
|
测力
|
N
|
1，0，±0，2
|
|
允许空气湿度
|
%
|
65（非压缩状态）
|
|
工作温度
|
℃
|
20±1
|
|
操作温度
|
℃
|
10…40
|
|
3点气浮高度
|
?m
|
约3
|
|
测量系统
|
|
光栅式测量系统
|
|
总高
|
mm
|
985
|
|
基座尺寸（L×W）
|
mm
|
240×250
|
|
重量
|
kg
|
29
|
|
订货号
|
|
5320001
|
|
﹡使用符合DIN876的GK0级K10/50测头 |
| |
|
|
|

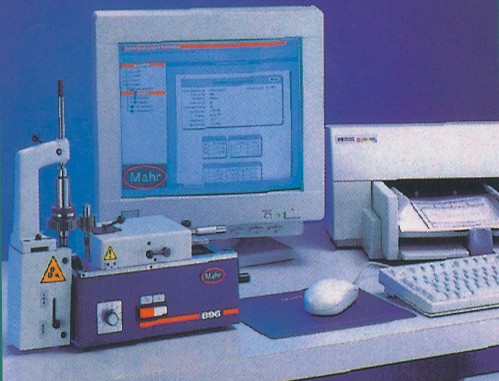

 | | 马尔齿轮双啮仪 | |
|
 |
| |
896 |
898B |
|
径向中心距 |
1-80mm |
15-175mm |
|
测量不确定度 |
<0.5μm |
<1μm |
|
测量力N(bf) |
0-5 |
2-20 |
|
操作系统 |
Window95 |
Windows95 |
|
应 用 |
用于小型高精度和塑料齿
轮用于测量模数0.15到
1的直齿轮和螺旋齿轮，
也用于测量蜗轮，蜗杆，
内齿轮和伞齿轮。 |
用于小型高精度和塑料齿
轮用于测量模数0.2到
1的直齿轮和螺旋齿轮，
也用于测量蜗轮，蜗杆，
内齿轮和伞齿轮。 | | | | |
|

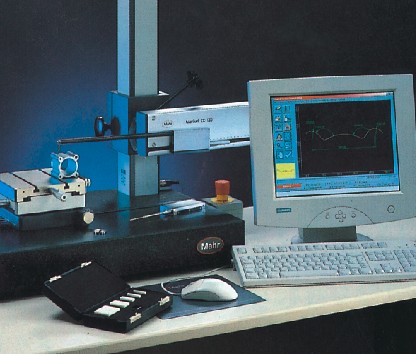

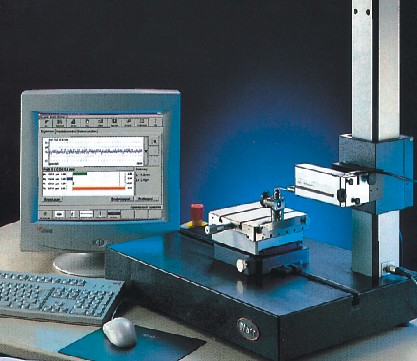

 | | 马尔×R10粗糙度测量系统 | |
|
 |
| 轮廓测量程序包： |
| 测量原理 |
触针式测量法 |
| 传感器 |
PCV200驱动测臂和触针尖 |
| 驱动器 |
适用PCV |
| 测量范围 |
±0.05(±.984in)，使用PCV200 |
| 移动距离 |
水平移动距离取决于选用的行程长度Lt，轮廓采样点数最大25,000点。 |
| 行程长度 |
1.5mm到200mm(.0591in到7.87in)使用PCV200驱动器。 |
| 测量参数 |
圆弧半粗、夹角、距离、点坐标值、交点，以及最小二乘直线拟合、最佳拟合圆和圆弧，虚拟建立点、交点、坐标轴、直线、平均垂线、圆和圆弧。 |
| 校准 |
程序校准 |
| 其它特征 |
自学习式编程、自动开始测理、生成镜像轮廓线、生成标准圆和直线、计算实际轮廓点和标称值的偏差、实际轮廓和标准轮廓比较。 | | | | |
|

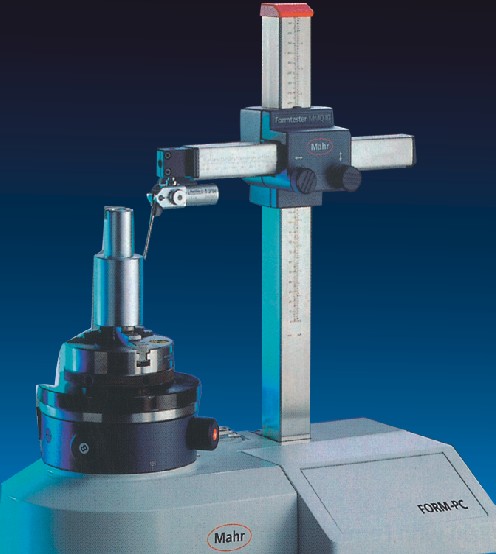

 | | 马尔圆度仪 | |
|
 |
功能特点：
·综合性形装和位置公差检测系统，主要用于在车间或计量室环绕下测量
圆度；
·即可以用FORM-PC评定软件进行评定，也可以用一体式的评定PC来评定圆
度；
·FORM-PC是一个功能强大的评定系统，在Windows98或WindowsNT系统环
境下运行。非常实用的评定系统，按照误差，包括：圆度、间断圆弧面圆
度、径向和轴圆跳动、同心度、同轴度、平面度、直线度、平行度、垂直
等需要不止一次的测量；
·FORM-PC软件可以进行带RTA评定傅立叶分析，公差带判定，也支持傅立
叶全成。
·可以配一体式评定计算机和打印机，实现仪器的小型化；
·移动方便，重量轻，尺寸小巧；
·通过计算机辅助和智能化机械设计，可快速实现工件的找正；
·功能强大，可靠性高；
·适于车间环境使用，不需要压缩空气源；
·高承载能力。 | | | |
|
|

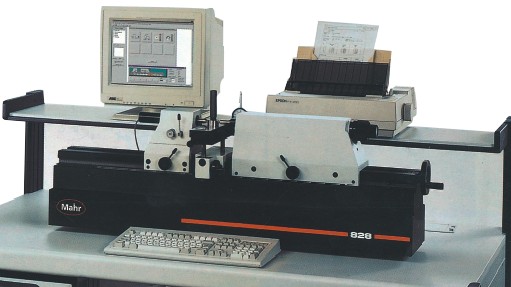

 | | 马尔测长仪 | |
 |
技术参数：
|
型号 |
测量范围 |
分辨率 |
精确度 |
|
828cim |
0-1000mm
0-500mm |
0.01μm |
0.1+L/2000 |
|
828PC |
0-1000mm
0-500mm |
0.1或0.01μm |
0.15+L/2000 |
|
PLM |
0-1000mm
0-600mm |
0.01μm |
0.15+L/2000 | | | |
|
|
|
