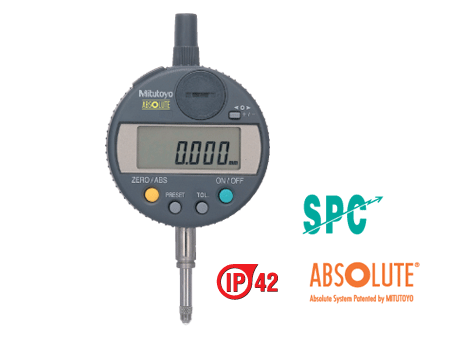

 | |  日本三丰ID-C ABSOLUTE Digimatic 千分表 | | ID-C ABSOLUTE Digimatic 千分表
543 系列 — 高性能标准型
特点
*小型标准 2 系列千分表。
*大型、易读的液晶显示屏。
*可通过调零／绝对原点按钮在任意心轴
位置显示调零设置,还可返回到绝对原
点位置并显示距离原点的真实位置。
*可通过设置上、下限公差进行 GO/±NG 判
断,判断结果可按原尺寸显示。
*可通过调节心轴上／下移动进行正／负
计数。
543-250
* 无极限响应速度有效避免了超速错误。
* ID-C 千分表盘可旋转330°,易于从所需角
度进行读数。
* 带有SPC 数据输出。
技术参数
精度: 参见性能参数(不包括量化偏差)
分辨率: 0.01mm, 0.001mm, .0005"/0.01mm,
.0001"/0.001mm 或 .00005"/0.001mm
显示: 液晶显示
长度标准杆: ABSOLUTE 静电电容型线性编码器
最大反应速度: 无限制
测力: 参见性能参数
轴套直径: 8mm (ISO/JIS 型) 或3/8"(ANSI/AGD 型)
测针: 带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)
或带有#4-48UNF 螺纹的硬质合金球
(ANSI/AGD 型)
电池: SR44 (一个), 938882
电池寿命: 正常使用情况下约为5,000 小时
尘／水防护等级: 达到 IP42 或IP53 防护标准 (防尘型)
功能
原点设置、调零、GO/±NG 判断、计数方向转换、自动
电源开／关、SPC 数据输出、英制／公制转换
(英制／公制型)
警告: 低电压、计算错误、溢出错误、
公差极限设置错误
选件
905338: SPC 电缆 (1m)
905409: SPC 电缆 (2m)
902011: 心轴提升杆 (ISO/JIS 型)*
902794: 心轴提升杆 (ANSI/AGD 型)*
137693: 心轴提升吊钩**
540774: 心轴提升电缆
125317: 备用橡胶保护套 (用于防尘型)
02ACA571: 用于25mm/1" 型号的附加心轴弹簧***
02ACA773: 用于50mm/2" 型号的附加心轴弹簧***
––––––: 后盖 (参见 266 页)
––––––: 测针 (参见 264 页)
* 仅用于12mm/.5" 型号
** 可用于25mm/1" 或50mm/2" 型号
*** 千分表反向定位时使用
分辨率货号 (带耳后盖、平型后盖) 测量范围精度测力备注
.00005"/0.001mm 543-251 543-251B .5" .00012" 1.5N 以下—
.00005"/0.001mm 543-252 543-252B .5" .00012" 1.5N 以下—
.00005"/0.001mm 543-258 543-258B .5" .00012" 2.0N 以下防尘
.00005"/0.001mm 543-259 543-259B .5" .00012" 2.0N 以下防尘
.00005"/0.001mm 543-255 543-255B .5" .00012" 0.4N - 0.7N 低测力
.00005"/0.001mm 543-256 543-256B .5" .00012" 0.4N - 0.7N 低测力
.00005"/0.001mm — 543-451B 1" .00012" 1.8N 以下—
.00005"/0.001mm — 543-452B 1" .00012" 1.8N 以下—
.00005"/0.001mm — 543-461B 2" .00025" 2.3N 以下—
.00005"/0.001mm — 543-462B 2" .00025" 2.3N 以下—
.0001"/0.001mm 543-253 543-253B .5" .00012" 1.5N 以下—
.0001"/0.001mm — 543-453B 1" .00012" 1.8N 以下—
.0001"/0.001mm — 543-463B 2" .00025" 2.3N 以下—
.0005"/0.01mm 543-291 543-291B .5" .0002" 1.5N 以下—
.0005"/0.01mm 543-292 543-292B .5" .0002" 1.5N 以下—
.0005"/0.01mm 543-271 543-271B .5" .0008" 0.9N 以下—
.0005"/0.01mm 543-272 543-272B .5" .0008" 0.9N 以下—
.0005"/0.01mm 543-278 543-278B .5" .0008" 2.0N 以下防尘
.0005"/0.01mm 543-279 543-279B .5" .0008" 2.0N 以下防尘
.0005"/0.01mm 543-275 543-275B .5" .0008" 0.2N - 0.5N 低测力
.0005"/0.01mm 543-276 543-276B .5" .0008" 0.2N - 0.5N 低测力
.0005"/0.01mm — 543-458B 1" .0002" 1.8N 以下—
.0005"/0.01mm — 543-459B 1" .0002" 1.8N 以下—
.0005"/0.01mm — 543-455B 1" .0012" 1.8N 以下—
.0005"/0.01mm — 543-456B 1" .0012" 1.8N 以下—
.0005"/0.01mm — 543-465B 2" .0016" 2.3N 以下—
.0005"/0.01mm — 543-466B 2" .0016" 2.3N 以下— | |
|
 | | 日本三丰ANSI AGD型公制指针式千分表 | | ID-C ABSOLUTE Digimatic 千分表
543 系列 — 高性能标准型
特点
★小型标准 2 系列千分表。
★大型、易读的液晶显示屏。
★可通过调零／绝对原点按钮在任意心轴
位置显示调零设置，还可返回到绝对原
点位置并显示距离原点的真实位置。
★可通过设置上、下限公差进行 GO/±NG 判
断，判断结果可按原尺寸显示。
★可通过调节心轴上／下移动进行正／负计数。
★无极限响应速度有效避免了超速错误。
★ID-C 千分表盘可旋转330°，易于从所需角度进行读数。
★带有SPC 数据输出。
技术参数
精度: 参见性能参数(不包括量化偏差)
分辨率: 0.01mm, 0.001mm, .0005"/0.01mm,
.0001"/0.001mm 或 .00005"/0.001mm
显示: 液晶显示
长度标准杆: ABSOLUTE 静电电容型线性编码器
最大反应速度: 无限制
测力: 参见性能参数
轴套直径: 8mm (ISO/JIS 型) 或3/8"(ANSI/AGD 型)
测针: 带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)
或带有#4-48UNF 螺纹的硬质合金球
(ANSI/AGD 型)
电池: SR44 (一个), 938882
电池寿命: 正常使用情况下约为5,000 小时
尘／水防护等级: 达到 IP42 或IP53 防护标准 (防尘型)
功能
原点设置、调零、GO/±NG 判断、计数方向转换、自动
电源开／关、SPC 数据输出、英制／公制转换
(英制／公制型)
警告: 低电压、计算错误、溢出错误、
公差极限设置错误
选件
905338: SPC 电缆 (1m)
905409: SPC 电缆 (2m)
902011: 心轴提升杆 (ISO/JIS 型)*
902794: 心轴提升杆 (ANSI/AGD 型)*
137693: 心轴提升吊钩**
540774: 心轴提升电缆
125317: 备用橡胶保护套 (用于防尘型)
02ACA571: 用于25mm/1" 型号的附加心轴弹簧***
02ACA773: 用于50mm/2" 型号的附加心轴弹簧***
* 仅用于12mm/.5" 型号
** 可用于25mm/1" 或50mm/2" 型号
*** 千分表反向定位时使用
| |
|
 | | 日本三丰塑料卡尺 | | 特点：
1.轻型耐久塑料结构
2.适于实验室、木制车间、幼儿园和医务室等场所
性能参数：
公制型
测量范围 货号 精度
0-150mm 700-127 ±0.2mm
0-150mm 700-128 ±0.5mm
英制/公制型
测量范围 货号 精度
0-6" 700-126 ±.C08" | |
|
 | | 日本三丰划线卡尺 | | |
划线卡尺（573、536系列）
特点：
- 硬质合金头量爪适于测量工件上的细划线
- 带有深度测量杆
- 573系列（液晶读数显示型）带有SPC输出
性能参数
|
产品编号 |
测量范围mm |
分辨率mm |
精度mm |
|
573-171-10 |
0-150 |
0.01 |
±0.02 |
|
573-172-10 |
0-200 |
0.01 |
±0.02 |
|
573-173-10 |
0-300 |
0.01 |
±0.03 |
|
536-221 |
0-150 |
0.05 |
±0.05 |
|
536-222 |
0-200 |
0.05 |
±0.05 |
|
536-223 |
0-300 |
0.05 |
±0.08 | | |
|

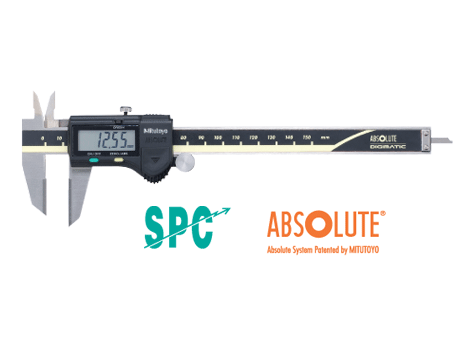

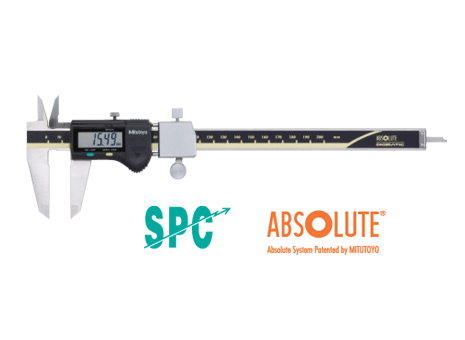

 | | 日本三丰ABSOLUTE 快速卡尺 | | • 大型清晰的液晶读数显示。
• 可通过 ZERO/ABS 键在任意滑块位置调零，以便步进比较测量结果。此开关也能返回绝对原点 (ABS) 坐标位置并显示距离原点 (通常为量爪闭合点) 的实际位置
• 可提供数据保持装置 (959143) 选件。
三丰绝对原点型 Digimatic 卡尺是新一代电子卡尺产品。它可对所设置的原点位置进行持续跟踪。无论何时开机，大型液晶显示屏都会显示出当前副尺位置，以便随时进行测量。采用绝对原点编码器技术，无需反复调零，也不会产生超速错误。
特点
• 大型清晰的液晶读数显示。
• 可通过 ZERO/ABS 键在任意滑块位置调零，以便步进比较测量结果。此开关也能返回绝对原点 (ABS) 坐标位置并显示距离原点 (通常为量爪闭合点) 的实际位置。
• 可提供数据保持装置 (959143) 选件。
• 可提供带有硬质合金头量爪的卡尺。
技术参数
精度: ±0.02mm (测量范围小于等于200mm 型号)
±0.03mm (测量范围小于等于300mm 型号)
±0.05mm (测量范围小于等于600mm 型号)
±0.07mm (测量范围小于等于1000mm 型号)
(不包括量化偏差)
分辨率: 0.01mm 或.0005"/0.01mm
重复精度: 0.01mm
显示: 液晶显示
长度标准: ABSOLUTE 静电电容线性编码器
最大响应速度: 无极限
电池: SR44 (1 个), 938882
电池寿命: 正常使用情况下约为 3.5 年
功能
原点设置、调零、数据输出、英制／公制转换(英制／公制型)
警告: 低电压、计算错误
选件
959143: 数据保持装置
959149: 带有数据开关的SPC 电缆(1m)
959150: 带有数据开关的SPC 电缆(2m)
| 性能参数 |
|
|
|
|
| |
|
|
|
|
| 公制型 |
|
|
|
|
| 测量范围 |
货号 |
备注 (深度测量杆／拇指调节滚轮／其它) |
| 0 - 100mm |
500-150-20 |
ø1.9mm 杆 |
带有拇指调节滚轮 |
— |
| 0 - 100mm |
500-180-20* |
ø1.9mm 杆 |
— |
— |
| 0 - 150mm |
500-151-20 |
薄片 |
带有拇指调节滚轮 |
— |
| 0 - 150mm |
500-154-20 |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
| 0 - 150mm |
500-155-20 |
薄片 |
带有拇指调节滚轮 |
用于外径和内径测量的硬质合金头量爪 |
| 0 - 150mm |
500-158-20 |
ø1.9mm 杆 |
带有拇指调节滚轮 |
— |
| 0 - 150mm |
500-181-20* |
薄片 |
— |
— |
| 0 - 200mm |
500-152-20 |
薄片 |
带有拇指调节滚轮 |
— |
| 0 - 200mm |
500-156-20 |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
| 0 - 200mm |
500-157-20 |
薄片 |
带有拇指调节滚轮 |
用于外径和内径测量的硬质合金头量爪 |
| 0 - 200mm |
500-182-20* |
薄片 |
— |
|
| 0 - 300mm |
500-153 |
薄片 |
带有拇指调节滚轮 |
— |
| 0 - 450mm |
500-500-10 |
— |
— |
— |
| 0 - 600mm |
500-501-10 |
— |
— |
— |
| 0 - 1000mm |
500-502-10 |
— |
— |
— |
| * 不带SPC 数据输出 |
|
|
|
| |
|
|
|
|
| 英制／公制型 |
|
|
|
|
| 测量范围 |
货号 |
备注 (深度测量杆／拇指调节滚轮／其它) |
| 0 - 4" |
500-170-20 |
ø3/40" 杆 |
带有拇指调节滚轮 |
— |
| 0 - 4" |
500-195-20* |
ø3/40" 杆 |
带有拇指调节滚轮 |
— |
| 0 - 6" |
500-171-20 |
薄片 |
带有拇指调节滚轮 |
— |
| 0 - 6" |
500-174-20 |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
| 0 - 6" |
500-175-20 |
薄片 |
带有拇指调节滚轮 |
用于外径和内径测量的硬质合金头量爪 |
| 0 - 6" |
500-178-20 |
ø3/40" 杆 |
带有拇指调节滚轮 |
— |
| 0 - 6" |
500-196-20* |
薄片 |
带有拇指调节滚轮 |
— |
| 0 - 6" |
500-159-20* |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
| 0 - 6" |
500-160-20* |
薄片 |
带有拇指调节滚轮 |
|
| 0 - 8" |
500-172-20 |
薄片 |
带有拇指调节滚轮 |
— |
| 0 - 8" |
500-176-20 |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
| 0 - 8" |
500-177-20 |
薄片 |
带有拇指调节滚轮 |
用于外径和内径测量的硬质合金头量爪 |
| 0 - 8" |
500-197-20* |
薄片 |
带有拇指调节滚轮 |
— |
| 0 - 8" |
500-163-20* |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
| 0 - 8" |
500-164-20* |
薄片 |
带有拇指调节滚轮 |
用于外径和内径测量的硬质合金头量爪 |
| 0 - 12" |
500-173 |
薄片 |
带有拇指调节滚轮 |
— |
| 0 - 12" |
500-167 |
薄片 |
带有拇指调节滚轮 |
用于外径测量的硬质合金头量爪 |
| 0 - 12" |
500-168 |
薄片 |
带有拇指调节滚轮 |
用于外径和内径测量的硬质合金头量爪 |
| 0 - 12" |
500-193* |
薄片 |
带有拇指调节滚轮 |
— |
| 0 - 12" |
500-165* |
薄片 |
— |
用于外径测量的硬质合金头量爪 |
| 0 - 12" |
500-166* |
薄片 |
— |
用于外径和内径测量的硬质合金头量爪 |
| 0 - 18" |
500-505-10 |
— |
带有拇指调节滚轮 |
— |
| 0 - 24" |
500-506-10 |
— |
带有拇指调节滚轮 |
— |
| 0 - 40" |
500-507-10 |
— |
带有拇指调节滚轮 |
— |
| * 不带SPC 数据输出 |
| |
|

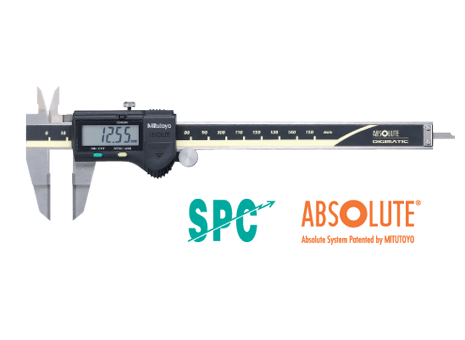

 | | 日本三丰ABSOLUTE 低测力卡尺 | | 573 系列
特点
• 低测力卡尺适于测量标准卡尺无法测量
的弹性或有回弹力的工件，如塑料工件
和橡胶工件。
• 带有SPC 数据输出。
性能参数
公制型
测量范围 货号 精度
0 - 180mm 573-191-20 ±0.05mm
英制／公制型
测量范围 货号 精度
0 - 7" 573-291-20 ±.002"
技术参数
精度: 参见性能参数(数显型号不包括量化偏差)
分辨率: 0.01mm 或.0005"/0.01mm
显示: 液晶显示
长度标准: ABSOLUTE 静电电容型线性编码器
测力: 0.49N - 0.98N (50gf - 100gf)
量爪缩进: 0.3mm
最大响应速度: 无极限
电池: SR44 (1 个), 938882
电池寿命: 正常使用情况下约为3.5年
功能
原点设置、调零、自动电源开／关、数据输出、英制
／公制转换(英制／公制型)
警告: 低电压、计算错误
选件
959143: 数据保持装置
959149: 带有数据开关的 SPC 电缆 (1m)
959150: 带有数据开关的 SPC 电缆 (2m)
| |
|

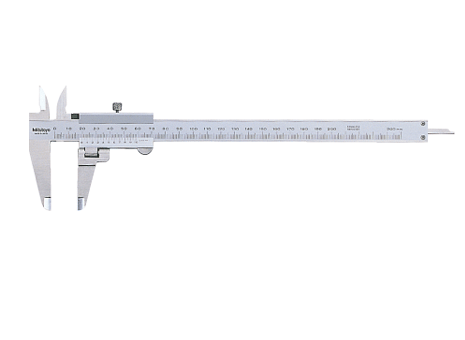

 | | 日本三丰旋转型游标卡尺 | | -可旋转移动量爪测量阶梯轴。
-带有深度测量杆。
测量范围 货号 精度
0 - 200mm 536-212 ±0.05mm | |
|

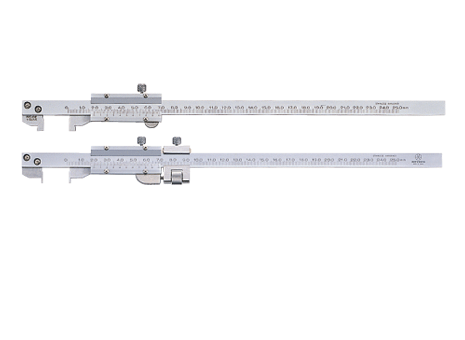

 | | 日本三丰钩式游标卡尺 | | 特点 • 可测量凹槽的宽度并且能够贴于内孔和凹进处。
性能参数
公制型
测量范围* 货号精度备注
0 (10) - 200mm 536-171 ±0.03mm —
0 (2) - 200mm 536-172 ±0.03mm 带有微调功能
*( ): 内径测量最小尺寸
尺寸
单位：mm
536-171
测量范围L a b c d e f g
536-171 320 28 — — 12 4 5 3.5
536-172 320 28 28.5 20 12 4 1 3.5
| |
|

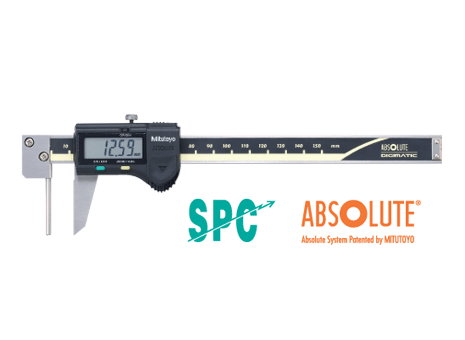

 | | 日本三丰管壁厚度卡尺 | | |
573系列（液晶读数显示型）带有SPC输出
特点：主尺量爪为一根圆型杆，适于进行管壁厚度测量
性能参数
公制型 绝对原点型管壁厚度卡尺
测量范围 货号 分辨率 精度
0-150mm 573-161-10 0.01mm 0.05mm
英制/公制型 绝对原点型管壁厚度卡尺
测量范围 货号 分辨率 精度
0-6"(0-150mm) 573-261-10 .0005"/0.01mm .002"
公制型 管壁厚度游标卡尺
测量不范围 货号 分辨率 精度
0-150mm 536-161 0.05mm 0.05mm | |
|

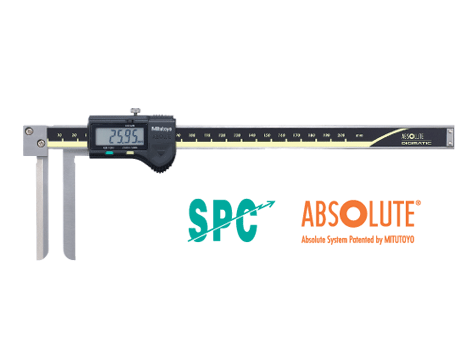

 | | 日本三丰ABSOLUTE 内径卡尺 | | ABSOLUTE 内径卡尺
573, 536 系列 — 刀刃型/ 内凹槽型/ 尖爪型技术参数
精度: 参见性能参数(数显型号不包括量化偏差)
分辨率*: 0.01mm 或.0005"/0.01mm
分度值**: 0.05mm
显示*: 液晶显示
长度标准*: ABSOLUTE 静电电容型线性编码器
最大响应速度*: 无极限
电池*: SR44 (1个), 938882
电池寿命*: 正常使用情况下约为3.5 年
* 数显型 ** 普通型
数显型号功能
原点设置、调零、自动电源开／关、数据输出、英制
／公制转换(英制／公制型)
警告: 低电压、计算错误
数显型号选件
959143: 数据保持装置
959149: 带有数据开关的 SPC 电缆 (1m)
959150: 带有数据开关的 SPC 电缆 (2m)
性能参数
公制型
测量范围货号精度备注
10 - 200mm 573-142-20 ±0.05mm 刀刃型，可测量最小孔径： ø10mm
10 - 150mm 573-145-20 ±0.05mm 内凹槽型，可测量最小孔径：ø10mm
20 - 150mm 573-146-20 ±0.03mm 尖爪型，可测量最小孔径：ø20mm
英制／公制型
测量范围货号精度备注
.4" - 8" 573-242-20 ±.002" 刀刃型，可测量最小孔径：ø.4"
.4" - 6" 573-245-20 ±.002" 内凹槽型，可测量最小孔径：ø.4"
.8" - 6" 573-246-20 ±.0015" 尖爪型，可测量最小孔径：ø.8"
公制型
测量范围货号精度备注
10 - 200mm 536-142 ±0.12mm 刀刃型，可测量最小孔径：ø10mm
10 - 150mm 536-145 ±0.05mm 内凹槽型，可测量最小孔径：ø10mm
20 - 150mm 536-146 ±0.05mm 尖爪型，可测量最小孔径：ø20mm
30 - 300mm 536-147 ±0.08mm 尖爪型，可测量最小孔径：ø30mm
70 - 450mm 536-148 ±0.10mm 尖爪型，可测量最小孔径：ø70mm
70 - 600mm 536-149 ±0.12mm 尖爪型，可测量最小孔径：ø70mm | |
|
 | | 日本三丰外凹槽卡尺 | | 外凹槽卡尺(573,536系列)
特点:
- 可测量内孔和内凹进处的壁厚
- 573系列(液晶读数显示型)带有SPC输出
性能参数:
| 产品编号 |
产品型号 |
测量范围 |
分辨率 |
精度 |
| 573-151-10 |
NTD15-15CX |
0-150mm |
0.01mm |
±0.03mm |
| 573-251-10 |
NTD15-6"CX |
0-150mm |
0.01mm |
±.0015" |
| 573-152-10 |
NTD15P-15CX |
0-150mm |
0.01mm |
±0.03mm |
| 536-151 |
NT15-15 |
0-150mm |
0.05mm |
±0.05mm |
| 536-152 |
NT15P-15 |
0-150mm |
0.05mm |
±0.05mm | | |
|
 | | 日本三丰薄片卡尺 | | 产品名称:日本三丰薄片卡尺
型 号:573,536系列
薄片卡尺
573, 536 系列 — ABSOLUTE Digimatic 型和游标型
• 外径测量面带有硬质合金头。
• 带有深度测量杆。
• 带有SPC 数据输出(573 系列)。
技术参数
精度: 参见性能参数(数显型号不包括量化偏差)
分辨率*: 0.01mm 或.0005"/0.01mm
分度值**: 0.05mm
显示*: 液晶显示
长度标准*: ABSOLUTE 静电电容型线性编码器
最大响应速度*: 无极限
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为3.5 年
* 数显型 ** 普通型
数显型号功能
原点设置、调零、自动电源开／关、数据输出、英制
／公制转换(英制／公制型)
警告: 低电压、计算错误
数显型号选件
959143: 数据保持装置
959149: 带有数据开关的 SPC 电缆 (1m)
959150: 带有数据开关的 SPC 电缆 (2m)
性能参数
公制型
测量范围货号精度
0 - 150mm 573-134-20 ±0.02mm
英制／公制型
测量范围货号精度
0 - 6" 573-234-20 ±.001"
公制型
测量范围货号精度
0 - 150mm 536-134 ±0.05mm
0 - 200mm 536-135 ±0.05mm
0 - 300mm 536-136 ±0.08mm | |
|
|
|
